8 Padrões Pontuais II

8.1 Alguns usos em Epidemiologia Espacial

A partir de processos pontuais é possível se realizar análises tais quais:

  • Estimar a variação do risco relativo no espaço
  • Estudos Caso-Controle espaciais
  • Regressões logísticas lineares e não lineares (GAM) no espaço
  • Análises de processos pontuais marcados (marked point processes)

8.2 Exemplo com os dados de dengue em Dourados/MS

Nesta aula serão utilizados os dados da monografia de Isis Rodrigues Reitman, apresentada ao Curso de Geografia da Faculdade de Ciências Humanas da Universidade Federal da Grande Douradosos/MS, em março de 2013. O título da monografia é “DISTRIBUIÇÃO ESPACIAL DOS CASOS DE DENGUE NO PERÍMETRO URBANO DE DOURADOS-MS E SUA RELAÇÃO COM OS FATORES SOCIOAMBIENTAIS E POLÍTICOS”

Carregando pacotes:

library(readr)
library(tidyverse)
library(sf)
library(maptools)
library(spatstat)

Lendo a tabela da população por setor censitário e baixando os shapefiles do contorno e dos setores censitários de Dourados/MS:

local <- "https://gitlab.procc.fiocruz.br/oswaldo/eco2019/raw/master/dados/"
pop2010 <- read_csv(paste0(local, "pop2010.csv"))

tmpdir <- tempdir()
download.file(paste0(local, "setores_dourados.zip"),
    destfile = paste0(tmpdir, "/dourados.zip"))

unzip(zipfile = paste0(tmpdir, "/dourados.zip"), exdir = tmpdir)
dir(tmpdir)

setor <- read_sf(paste0(tmpdir, "/Setor_UTM_SIRGAS.shp"),
    crs = 31981)
contorno <- read_sf(paste0(tmpdir, "/contorno.shp"),
    crs = 31981)
popsetor <- setor %>%
    mutate(idsetor = as.numeric(CD_GEOCODI)) %>%
    left_join(pop2010, by = "idsetor")

Lendo os casos de dengue georreferenciados em Dourados/MS:

casos <- read_csv(paste0(local, "dengue_dourados.csv"))
casos.pt <- st_as_sf(casos, coords = c("X", "Y"), crs = 31981)

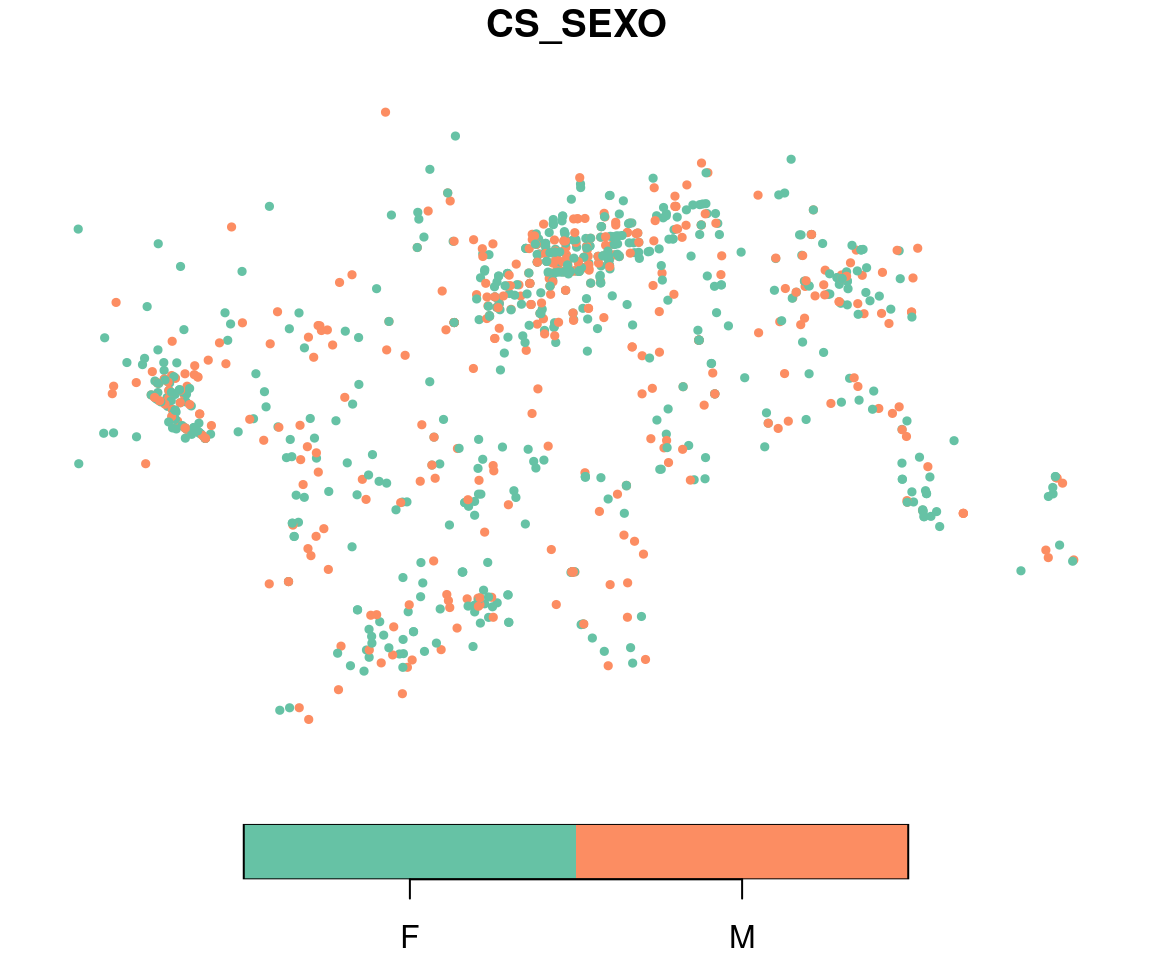

Plotando os casos de dengue segundo o sexo:

plot(casos.pt["CS_SEXO"], pch = 19, cex = 0.5)

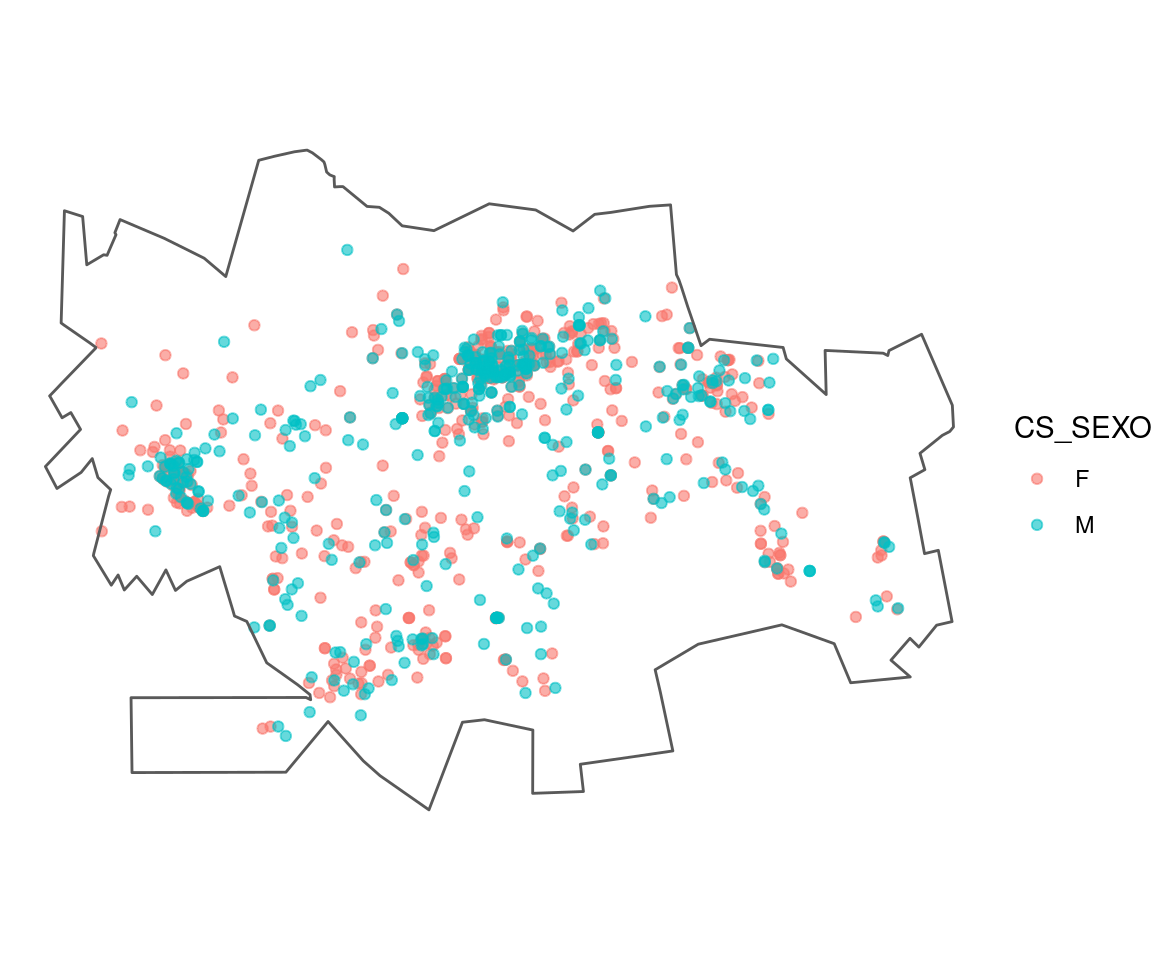

Usando a ggplot() para fazer um gráfico do contorno e dos casos:

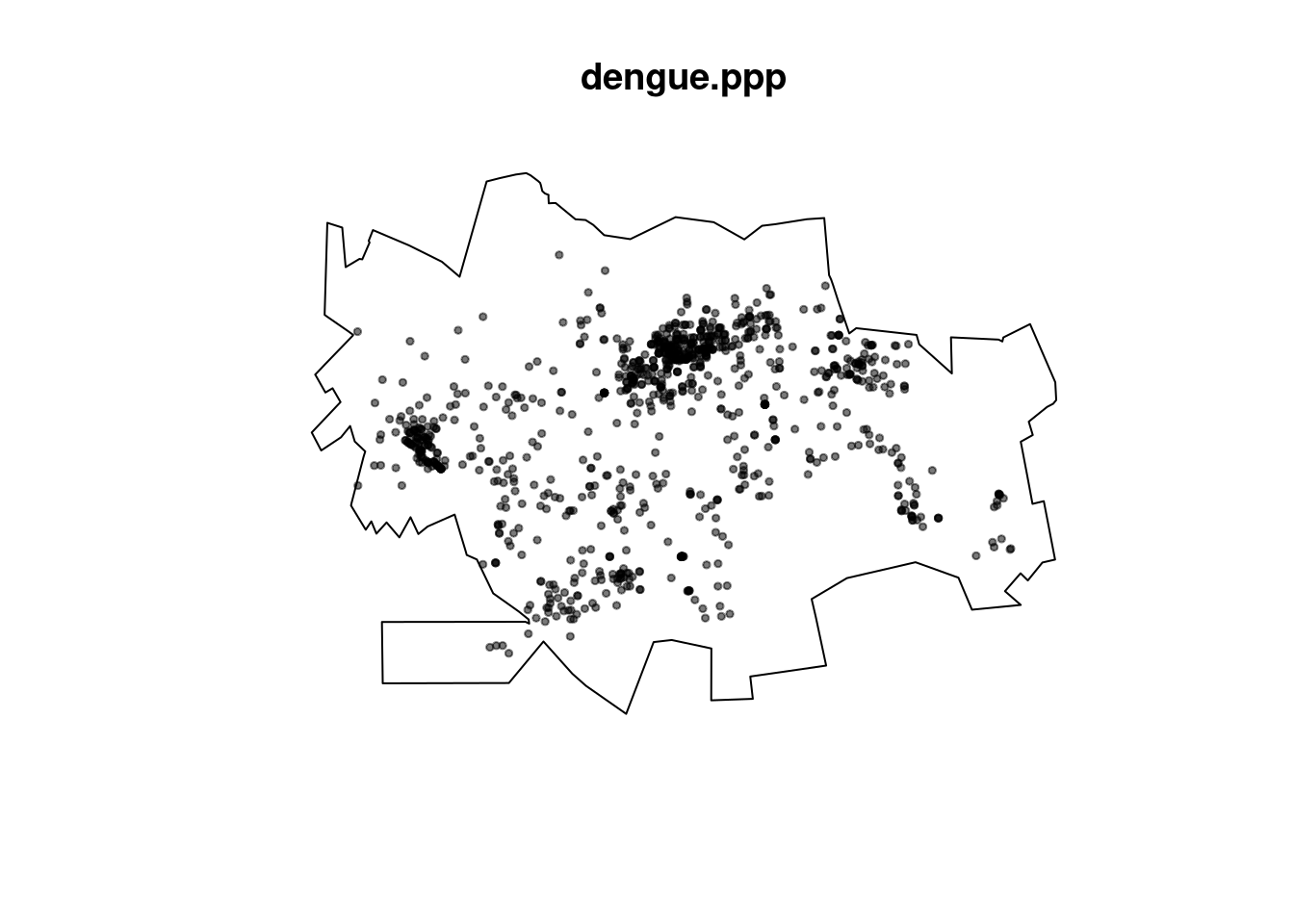

Formatando os pontos que representam os casos de dengue na classe ppp (point pattern):

cont.w <- as.owin(as_Spatial(contorno))
dengue.ppp <- ppp(casos$X, casos$Y, cont.w)

plot(dengue.ppp, pch = 19, cex = 0.5)

Uma vez que temos o objeto em formato ppp, podemos verificar a melhor largura de banda sugerida por vários métodos disponíveis pela biblioteca spatstat para os casos de Dengue em Dourados/MS.

Nome Comando R Resultado
Diggle bw.diggle(dengue.ppp) 14.1335
Cronie and van Lieshout’s (CvL) bw.CvL(dengue.ppp) 1630.7311
Scoot bw.scott(dengue.ppp) 771.6202, 467.906
likelihood cross-validation bw.ppl(dengue.ppp) 178.0477

Existem ainda outros métodos para determinar automaticamente a largura de banda. É possível usá-los para ajudar a escolher o melhor valor, mas é preciso verificar se essa largura de banda apresenta plausibilidade dentro do contexto do estudo.

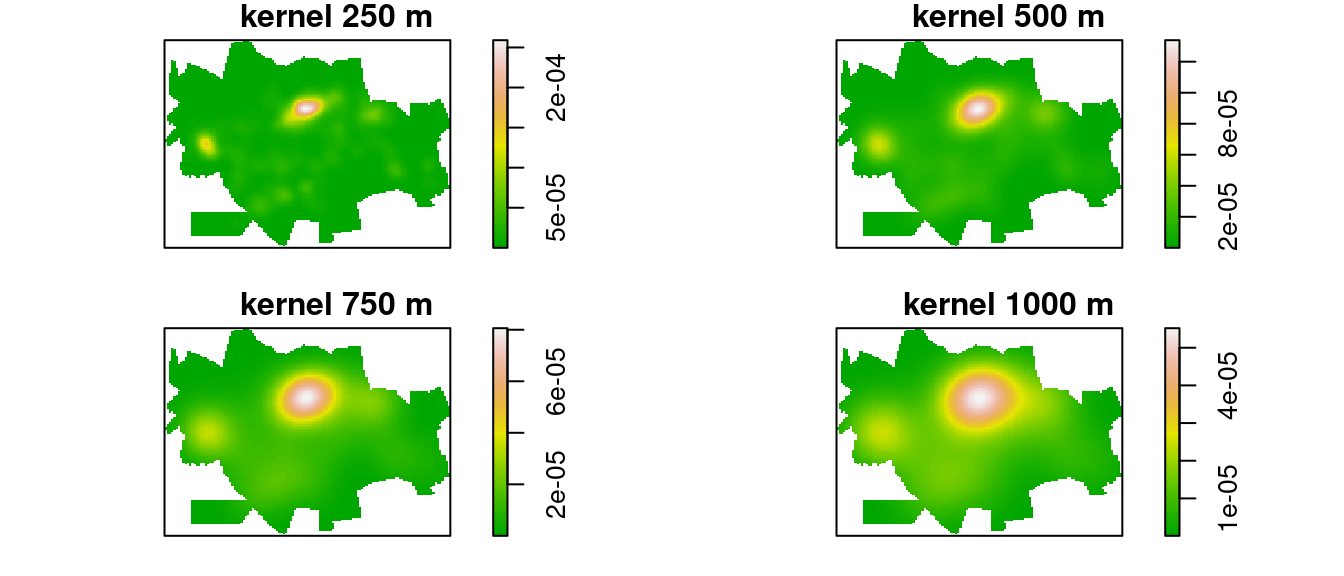

Fazendo o mapa de kernel dos casos de dengue segundo várias larguras de banda.

par(mfrow = c(2, 2), mar = c(1, 1, 1, 1))
plot(density(dengue.ppp, 250, diggle = TRUE), main = "kernel 250 m",
    col = terrain.colors(64))
plot(density(dengue.ppp, 500, diggle = TRUE), main = "kernel 500 m",
    col = terrain.colors(64))
plot(density(dengue.ppp, 750, diggle = TRUE), main = "kernel 750 m",
    col = terrain.colors(64))
plot(density(dengue.ppp, 1000, diggle = TRUE), main = "kernel 1000 m",
    col = terrain.colors(64))

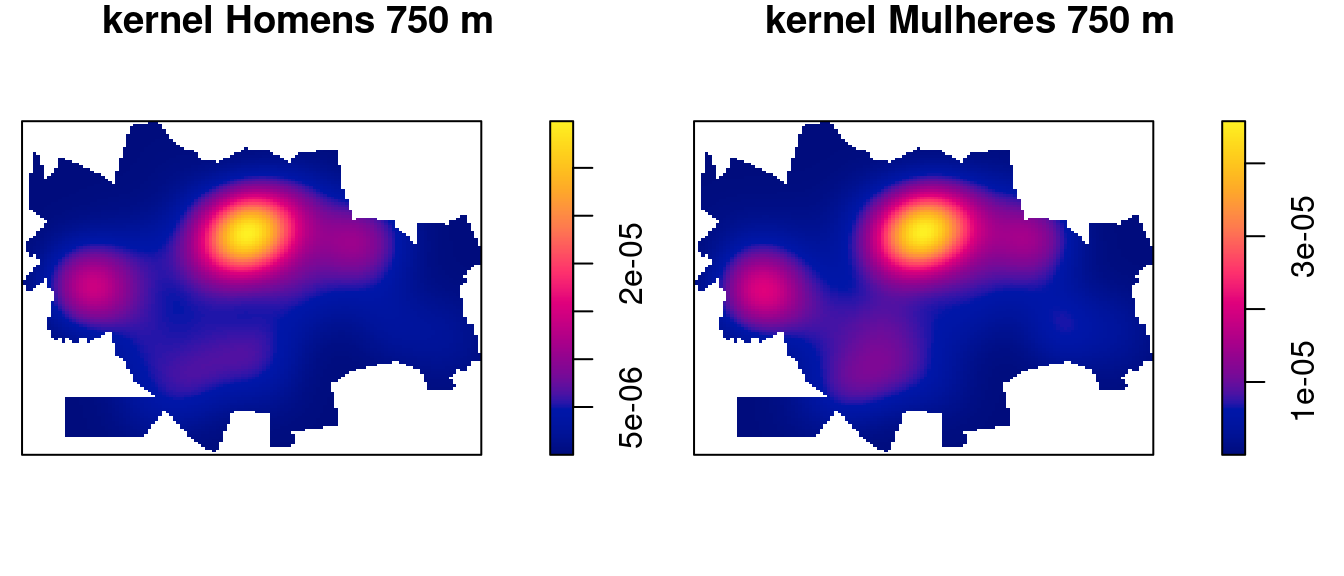

Fazendo o kernel segundo sexo, criando padrões para cada sexo e em seguida gerando um kernel para cada categoria.

masc <- casos %>%
    filter(CS_SEXO == "M")
masc.ppp <- ppp(masc$X, masc$Y, cont.w)

fem <- casos %>%
    filter(CS_SEXO == "F")
fem.ppp <- ppp(fem$X, fem$Y, cont.w)

D.masc <- density(masc.ppp, 750, diggle = TRUE)
D.fem <- density(fem.ppp, 750, diggle = TRUE)

par(mfrow = c(1, 2), mar = c(1, 0, 1, 2))
plot(D.masc, main = "kernel Homens 750 m")
plot(D.fem, main = "kernel Mulheres 750 m")

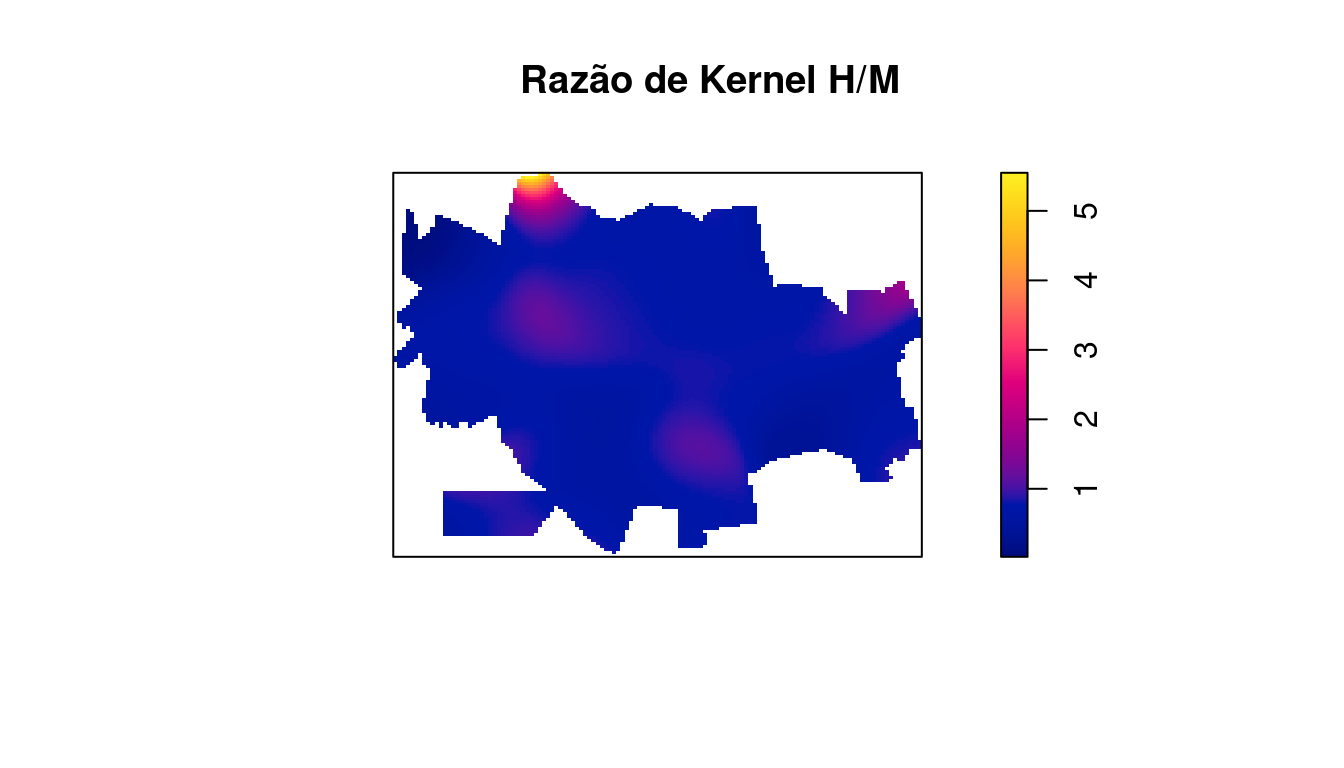

Fazendo a razão de kernel entre os sexos:

D.res <- D.masc
D.res$v <- (D.masc$v/D.fem$v)
plot(D.res, main = "Razão de Kernel H/M")

Como podemos observar no kernel acima, não foi detectada variabilidade espacial na razão entre os sexos. Observe o efeito de borda que ocorre no Norte, onde um único indivíduo do sexo masculido é responsável pelo efeito de borda.

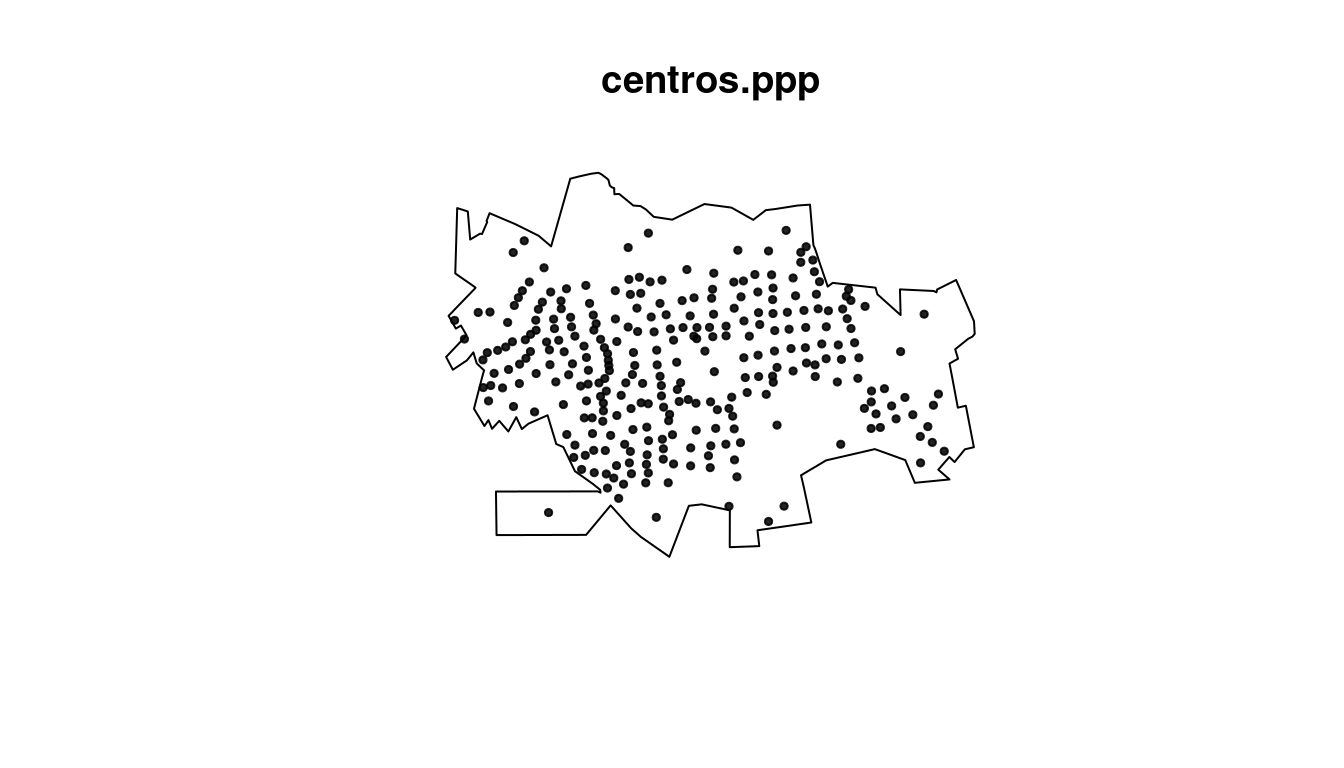

Extraindo os centróides dos setores censitários de Dourados/MS.

centros <- st_centroid(st_geometry(popsetor))


centros.tmp <- as.data.frame(as_Spatial(centros))
names(centros.tmp) <- c("X", "Y")

centros.ppp <- ppp(centros.tmp$X, centros.tmp$Y, cont.w)

plot(centros.ppp, pch = 19, cex = 0.5)

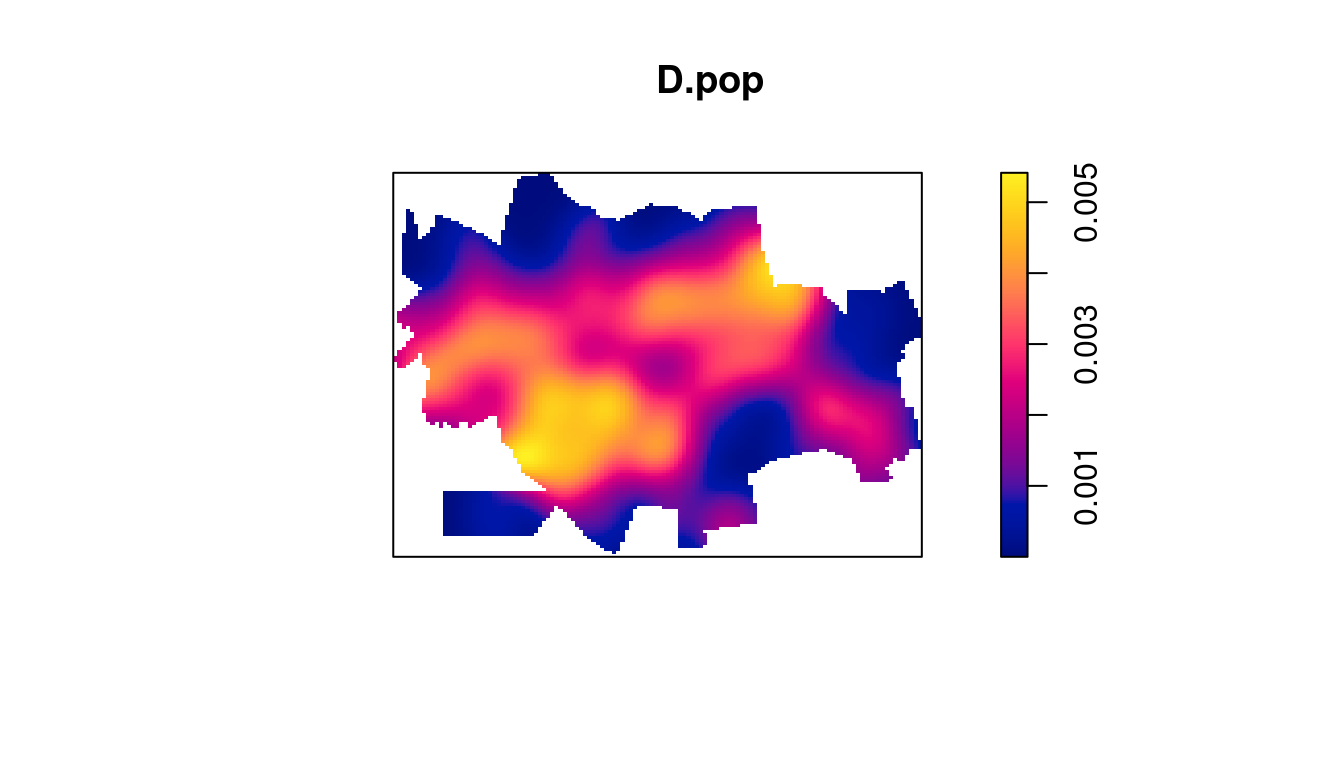

Fazendo o kernel dos pontos dos centróides dos setores censitários de Dourados/MS. Tal distribuição, pode se sugerida como uma proxy da verdadeira distribuição populacional de Dourados/MS.

D.pop <- density(centros.ppp, 500, weights = popsetor$pop,
    scalekernel = TRUE)
plot(D.pop)

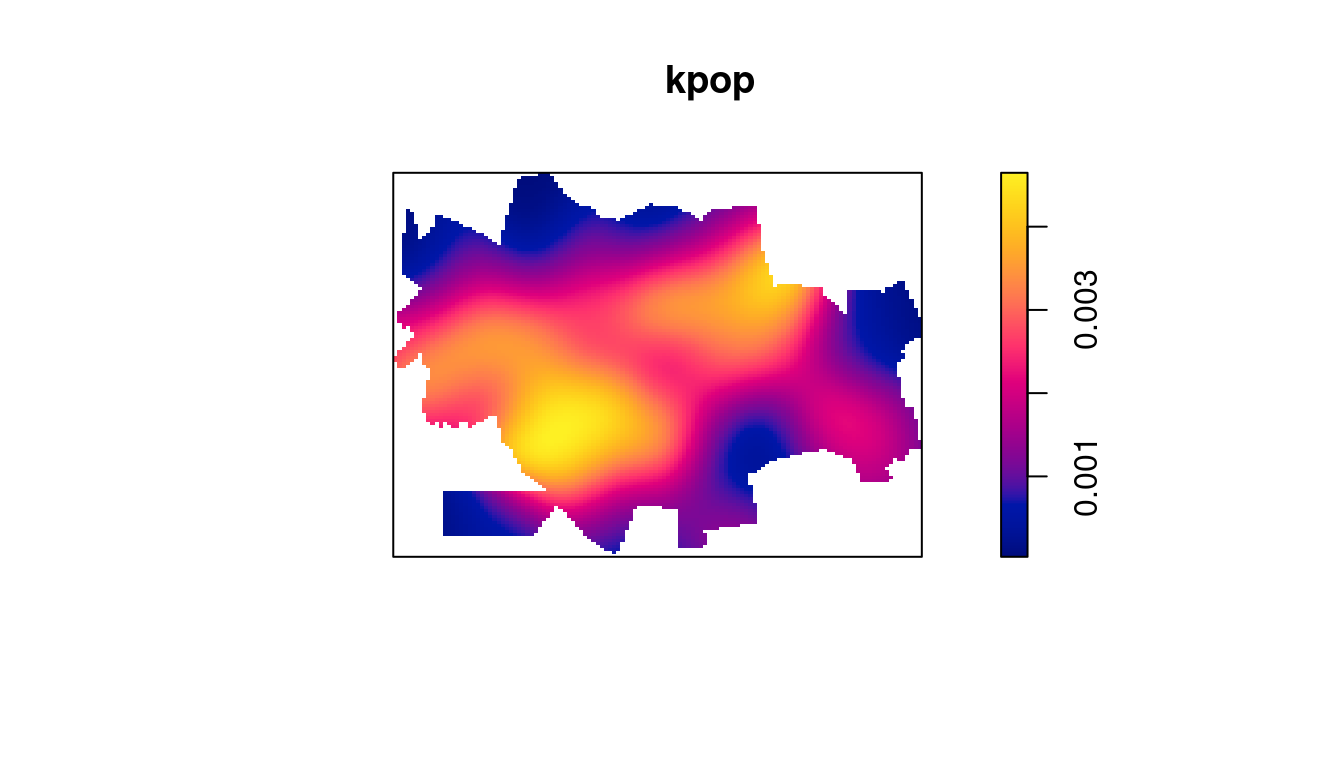

Gerando um kernel de atributo com a população de cada setor censitário. O parâmetro weights nos permite entrar o valor do atributo a ser ponderado. Desta forma é possível gerar um kernel de um valor especificado (atributo).

kpop <- density(centros.ppp, 750, weights = popsetor$pop,
    scalekernel = TRUE)
plot(kpop)

Calculando a taxa média de casos (por 1.000 hab) de dengue do município de Dourados/MS

nrow(casos.pt)/sum(popsetor$pop) * 1000

[1] 5.853

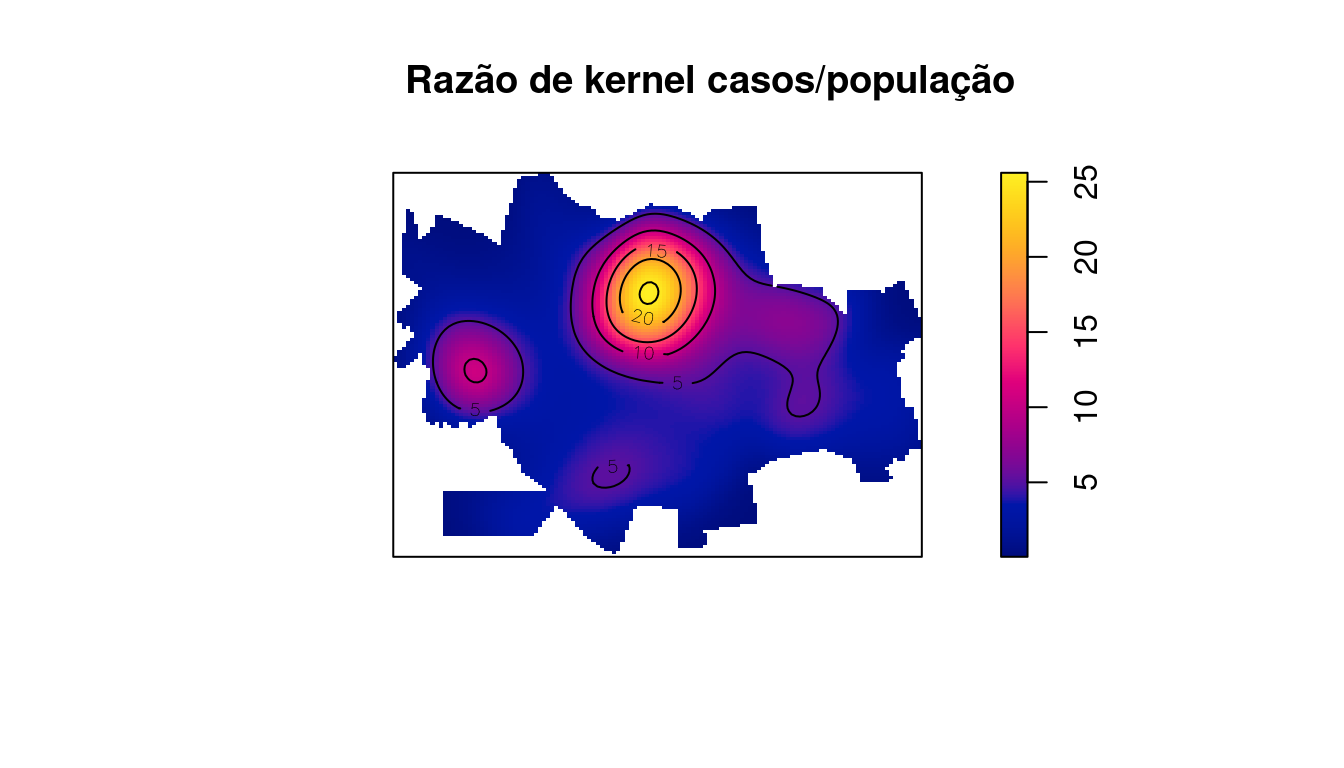

Gerando a razão de kernel (casos/população) x 1000:

kcasos.b750 <- density(dengue.ppp, 750, diggle = TRUE)

razao <- kcasos.b750

razao$v <- (kcasos.b750$v/kpop$v) * 1000

plot(razao, main = "Razão de kernel casos/população")
contour(razao, add = T, levels = seq(0, 25, by = 5))

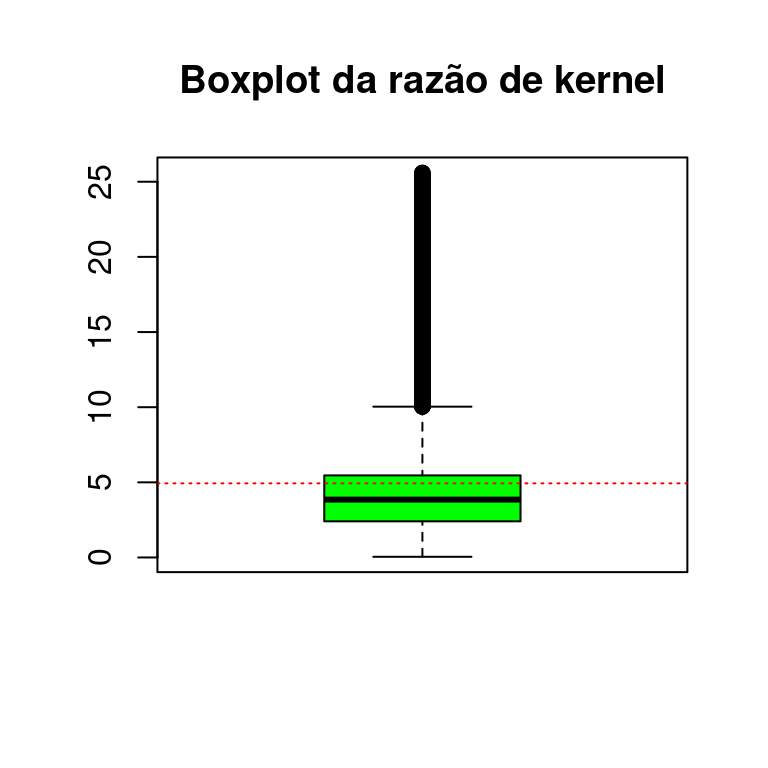

Plotando a distribuição das taxas por dengue estimadas via razão de kernel. É possível verificar que a mediana das razões de kernel é bem próxima a taxa média de casos (por 1.000 hab) em Dourados/MS.

boxplot(as.numeric(razao$v), col = "green", main = "Boxplot da razão de kernel")
abline(h = mean(as.numeric(razao$v), na.rm = T), lty = 3,
    col = "red")

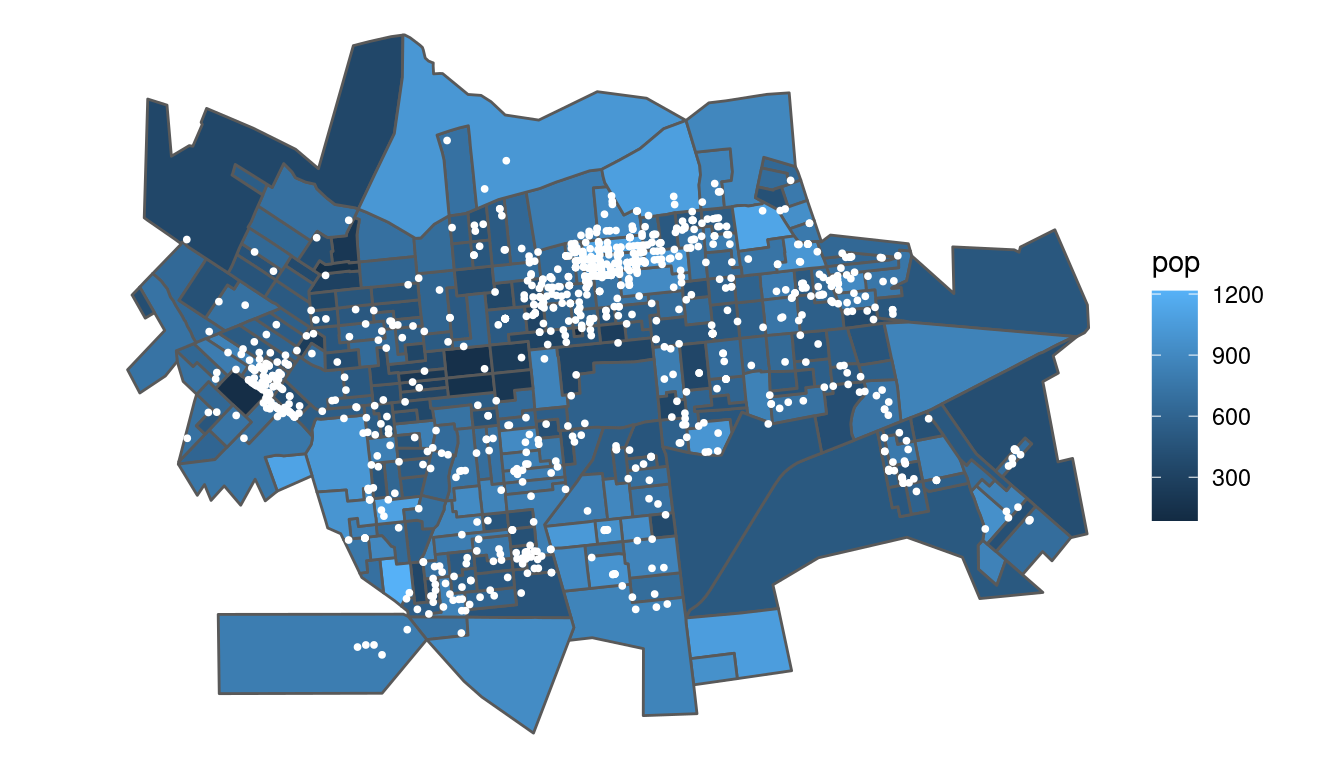

Sobrepondo a malha da população por setores censitários (dados de área) com os pontos de casos de dengue (padrões pontuais)

ggplot(popsetor) + geom_sf(aes(fill = pop)) + geom_sf(data = casos.pt,
    color = "white", size = 0.7) + theme_void()

8.3 Modelos Aditivos Generalizados (GAM)

  • Um modelo aditivo generalizado (Hastie and Tibishirani, 1990) é um modelo linear generalizado com um preditor linear envolvendo a soma de funções suavizadas das covariáveis + os efeitos fixos das mesmas.

\[\eta = \sum X \beta + f_1(x_{1i}) + f_2(x_{2i}) + \ldots\]

8.4 Modelos Espaciais Generalizados Aditivos

  • São modelos aditivos generalizados tendo como um dos preditores o efeito suavizado das componentes espaciais.

\[\eta = \sum X \beta + f_1(x_{1i}) + f_2(x_{2i}) + f_3(latitude_{i}, longitude_{i}) + \ldots\]

Exemplo GAM Dourados - Tipo Caso/Controle

Vamos ajustar um modelo GAM do tipo “caso/controle”, onde casos serão representados pelos casos de dengue confirmados e controles os casos não confirmados.

casos.pt$X <- casos$X
casos.pt$Y <- casos$Y

grade <- expand.grid(X = seq(720900.6, 734155.5, length.out = 150),
    Y = seq(7535267.6, 7544897.2, length.out = 100))

suppressMessages(library(mgcv, quietly = TRUE))

mod0 <- gam(CLASSI_FIN == 1 ~ s(X, Y), data = casos.pt,
    family = binomial)
summary(mod0)

Family: binomial
Link function: logit

Formula:
CLASSI_FIN == 1 ~ s(X, Y)

Parametric coefficients:
            Estimate Std. Error z value Pr(>|z|)
(Intercept)   1.0069     0.0795    12.7   <2e-16 ***
---
Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1

Approximate significance of smooth terms:
        edf Ref.df Chi.sq p-value
s(X,Y) 21.9   26.2    144  <2e-16 ***
---
Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1

R-sq.(adj) =  0.161   Deviance explained = 14.7%
UBRE = 0.085615  Scale est. = 1         n = 1017
  • Podemos observar que o modelo espacial vazio parace evidenciar que o componente espacial s(X,Y) é significativo, ou seja, existe indícios que o espaço geográfico está influenciando a variável de desfecho.

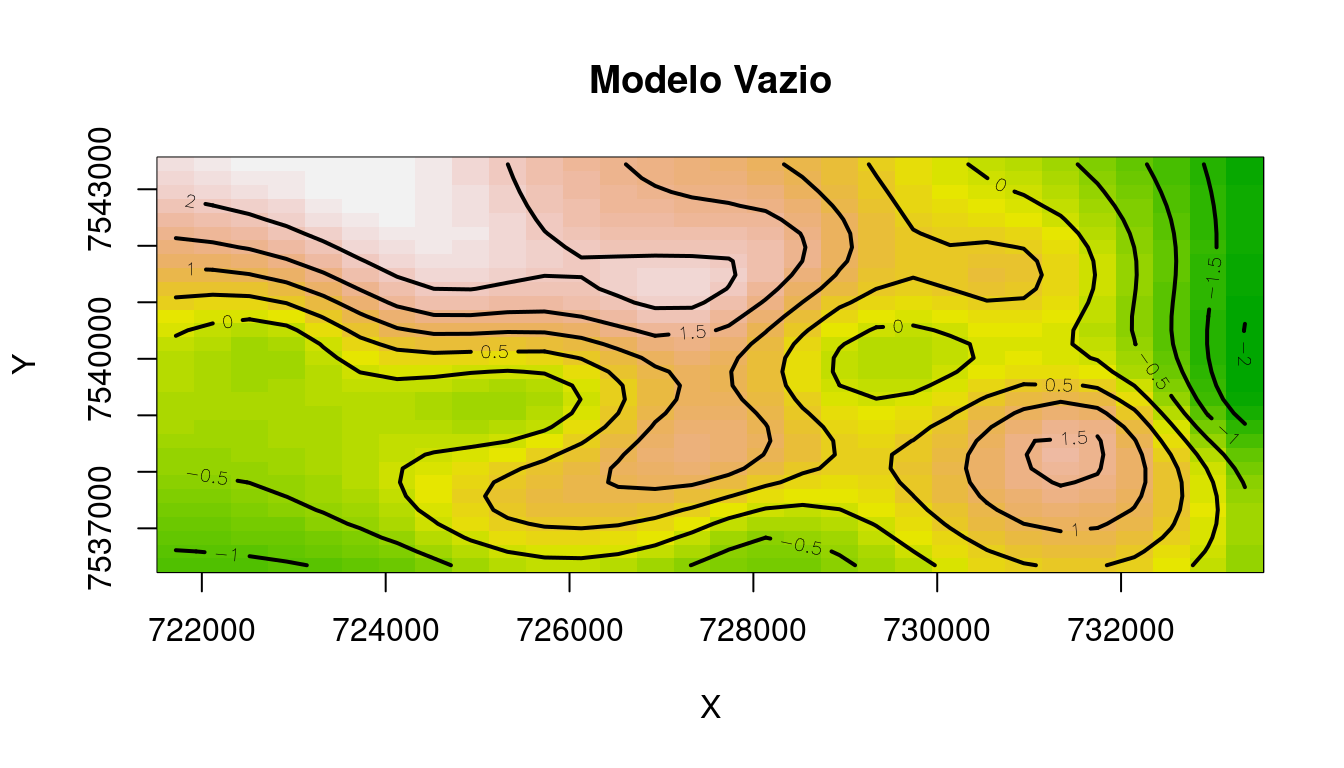

Agora vamos verificar a saída gráfica original do modelo.

vis.gam(mod0, main = "Modelo Vazio", plot.type = "contour",
    color = "terrain", contour.col = "black", lwd = 2)

Essa saída não parece ser muito intuitiva, apesar ser possível observarmos as áreas que apresentam ‘pistas’ de haver um risco maior e as áreas que estão mais isentas de casos de dengue.

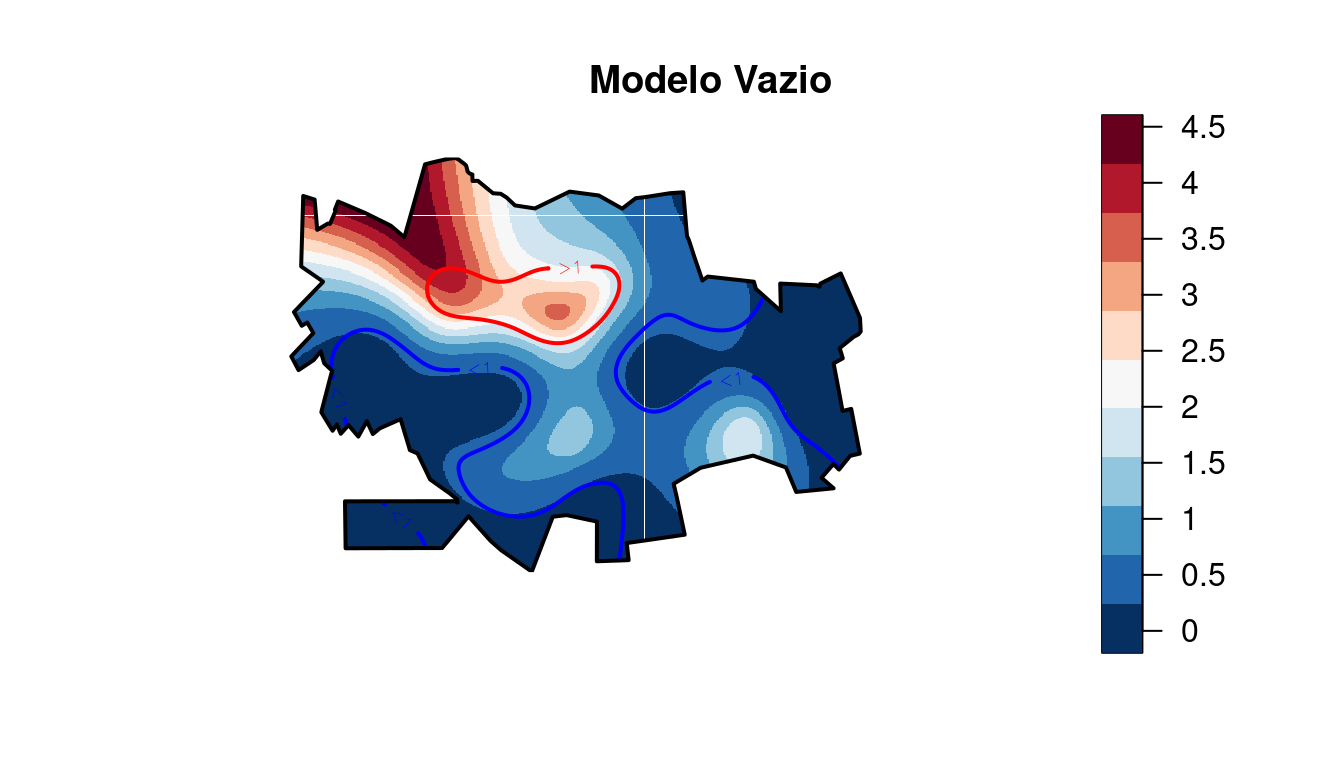

Vamos agora tentar melhorar tal saída gráfica.

library(splancs)
library(fields)

TAM <- 400
caixa <- st_bbox(contorno)

grade <- expand.grid(x = seq(caixa[1], caixa[3], length.out = TAM),
    y = seq(caixa[2], caixa[4], length.out = TAM))
contorno.xy <- as.data.frame(slot(slot(slot(as_Spatial(contorno),
    "polygons")[[1]], "Polygons")[[1]], "coords"))

inside <- in.out(as.matrix(contorno.xy), as.matrix(grade))

outside <- list(x = seq(caixa[1], caixa[3], length.out = TAM),
    y = seq(caixa[2], caixa[4], length.out = TAM),
    z = matrix(rep(0, TAM^2), ncol = TAM))

outside$z[inside] <- NA
x <- outside$x
y <- outside$y

newgam <- data.frame(X = grade[, 1], Y = grade[, 2])
gg.pred <- predict(mod0, newdata = newgam, type = "terms",
    terms = "s(X,Y)", se.fit = T)

gg.pred$fit[inside == F] <- NA
gg.pred$se.fit[inside == F] <- NA
z <- exp(matrix(gg.pred$fit, TAM, TAM))

## a very rough estimate of confidence intervals
z.inf <- exp(gg.pred$fit + (1.96 * gg.pred$se.fit))
z.sup <- exp(gg.pred$fit - (1.96 * gg.pred$se.fit))
z.inf <- matrix(z.inf, TAM, TAM)
z.sup <- matrix(z.sup, TAM, TAM)

cores <- c("#053061", "#2166ac", "#4393c3", "#92c5de",
    "#d1e5f0", "#f7f7f7", "#fddbc7", "#f4a582", "#d6604d",
    "#b2182b", "#67001f")

split.screen(rbind(c(0, 0.8, 0, 1), c(0.8, 1, 0, 1)))

[1] 1 2

screen(1)

image(x, y, z, zlim = range(z, na.rm = T), col = cores,
    asp = 1, xlab = "", ylab = "", main = "", axes = F)
# points(den$x_coord, den$y_coord, pch=19,
# col='blue', cex=0.1)
contour(x, y, z.inf, nlevels = 1, add = T, col = "blue",
    lwd = 2, levels = 1, cex = 0.1, labels = "<1")
contour(x, y, z.sup, nlevels = 1, add = T, col = "red",
    lwd = 2, levels = 1, cex = 0.1, labels = ">1")
splancs::polymap(contorno.xy, add = T, lwd = 2)

screen(2)  # The legend
# range(z, na.rm=T) # to make a pretty legend

# ticks <- seq(0,0.5,by=0.2)
ticks <- quantile(na.omit(as.vector(z)), prob = seq(0,
    1, by = 1/3))
ticks <- seq(0, 5, by = 0.5)

image.plot(zlim = range(z, na.rm = T), col = cores,
    axis.args = list(at = ticks, labels = ticks), legend.only = TRUE,
    smallplot = c(0.1, 0.25, 0.15, 0.85), legend.width = 3,
    legend.shrink = 0.8, horizontal = F)
title("Modelo Vazio")

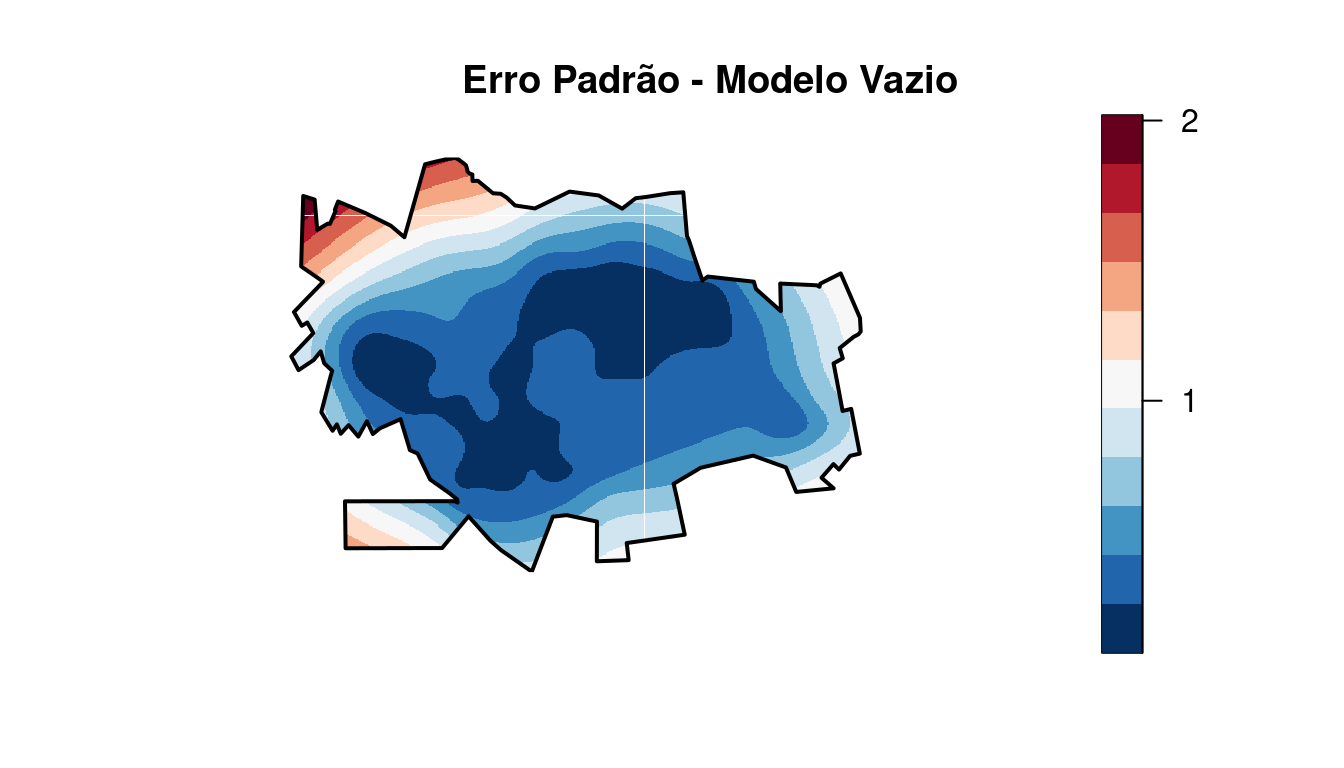

Podemos também inspecionar a superfície do erro padrão do modelo.

z <- matrix(gg.pred$se.fit, TAM, TAM)
split.screen(rbind(c(0, 0.8, 0, 1), c(0.8, 1, 0, 1)))

[1] 3 4

screen(1)

image(x, y, z, zlim = range(z, na.rm = T), col = cores,
    asp = 1, xlab = "", ylab = "", main = "", axes = F)
splancs::polymap(contorno.xy, add = T, lwd = 2)

screen(2)  # The legend
# range(z, na.rm=T) # to make a pretty legend

# ticks <- seq(0,0.5,by=0.2)
ticks <- quantile(na.omit(as.vector(z)), prob = seq(0,
    1, by = 1/3))
ticks <- seq(0, 10, by = 1)

image.plot(zlim = range(z, na.rm = T), col = cores,
    axis.args = list(at = ticks, labels = ticks), legend.only = TRUE,
    smallplot = c(0.1, 0.25, 0.15, 0.85), legend.width = 3,
    legend.shrink = 0.8, horizontal = F)
title("Erro Padrão - Modelo Vazio")

Note que no centro, onde existe a maior quantidade de pontos, o erro e bem menor que nas áreas onde existem menos pontos e nas bordas !

Incluindo no modelo a variável sexo:

mod1 <- gam(CLASSI_FIN == 1 ~ CS_SEXO + factor(CS_RACA) +
    s(X, Y), data = casos.pt, family = binomial)
summary(mod1)

Family: binomial
Link function: logit

Formula:
CLASSI_FIN == 1 ~ CS_SEXO + factor(CS_RACA) + s(X, Y)

Parametric coefficients:
                 Estimate Std. Error z value Pr(>|z|)
(Intercept)        0.9830     0.1097    8.96   <2e-16 ***
CS_SEXOM          -0.0215     0.1530   -0.14    0.888
factor(CS_RACA)2  -0.6188     0.3746   -1.65    0.099 .
factor(CS_RACA)3  -0.2041     0.9833   -0.21    0.836
factor(CS_RACA)4   0.2949     0.2099    1.41    0.160
factor(CS_RACA)5  -0.5668     1.1361   -0.50    0.618
factor(CS_RACA)9   0.8469     0.8517    0.99    0.320
---
Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1

Approximate significance of smooth terms:
        edf Ref.df Chi.sq p-value
s(X,Y) 21.8   26.2    143  <2e-16 ***
---
Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1

R-sq.(adj) =  0.162   Deviance explained = 15.2%
UBRE = 0.094684  Scale est. = 1         n = 1011

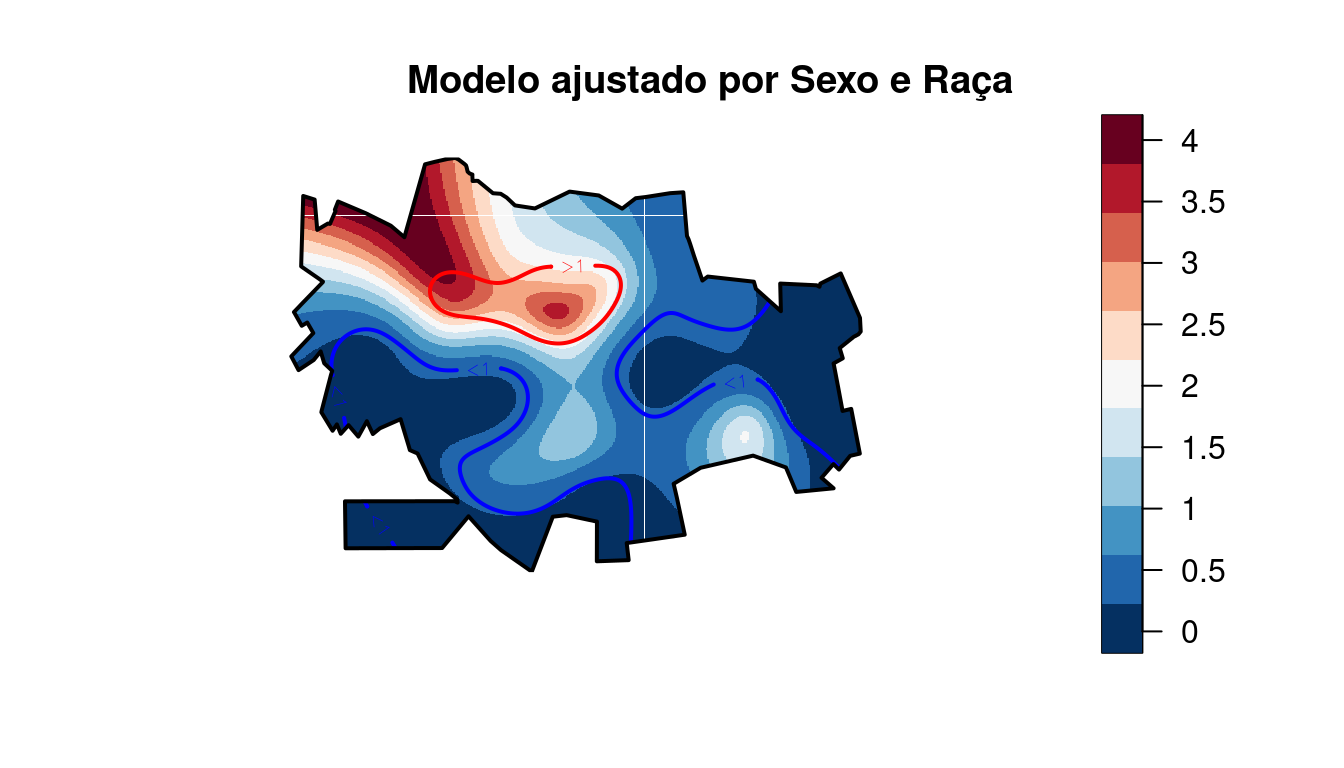

Como já visto anteriormente na análise exploratória espacial de pontos, a variável sexo não é significativa.

newgam <- data.frame(X = grade[, 1], Y = grade[, 2],
    CS_SEXO = "F", CS_RACA = "1")
gg.pred <- predict(mod1, newdata = newgam, type = "terms",
    terms = "s(X,Y)", se.fit = T)

gg.pred$fit[inside == F] <- NA
gg.pred$se.fit[inside == F] <- NA
z <- exp(matrix(gg.pred$fit, TAM, TAM))

## a very rough estimate of confidence intervals
z.inf <- exp(gg.pred$fit + (1.96 * gg.pred$se.fit))
z.sup <- exp(gg.pred$fit - (1.96 * gg.pred$se.fit))
z.inf <- matrix(z.inf, TAM, TAM)
z.sup <- matrix(z.sup, TAM, TAM)

split.screen(rbind(c(0, 0.8, 0, 1), c(0.8, 1, 0, 1)))

[1] 5 6

screen(1)

image(x, y, z, zlim = range(z, na.rm = T), col = cores,
    asp = 1, xlab = "", ylab = "", main = "", axes = F)
# points(den$x_coord, den$y_coord, pch=19,
# col='blue', cex=0.1)
contour(x, y, z.inf, nlevels = 1, add = T, col = "blue",
    lwd = 2, levels = 1, cex = 0.1, labels = "<1")
contour(x, y, z.sup, nlevels = 1, add = T, col = "red",
    lwd = 2, levels = 1, cex = 0.1, labels = ">1")
splancs::polymap(contorno.xy, add = T, lwd = 2)

screen(2)  # The legend
# range(z, na.rm=T) # to make a pretty legend

# ticks <- seq(0,0.5,by=0.2)
ticks <- quantile(na.omit(as.vector(z)), prob = seq(0,
    1, by = 1/3))
ticks <- seq(0, 5, by = 0.5)

image.plot(zlim = range(z, na.rm = T), col = cores,
    axis.args = list(at = ticks, labels = ticks), legend.only = TRUE,
    smallplot = c(0.1, 0.25, 0.15, 0.85), legend.width = 3,
    legend.shrink = 0.8, horizontal = F)
title("Modelo ajustado por Sexo e Raça")

8.5 Bibliografia sugerida

Wood, S.N. (2017) Generalized Additive Models: an introduction with R (2nd edition), CRC.
