12 Geoestatística

12.1 Conceito

Podemos definir como sendo uma análise de um atributo espacialmente contínuo amostrado em localizações fixas.

Os dados compreendem um conjunto de localizações (em geral latitudes e longitudes), mas agregados a eles uma medida, como por exemplo:

  • O volume de chuva medido em estações de monitoramento;

  • O número de ovos do Aedes aegypti postados em ovitrampas.

12.2 Objetivos

  • Entender o padrão dos valores amostrados nestas localizações;

  • Estimar valores em localizações não medidas dado os valores observados em localizações medidas.

12.3 Principais aplicações

  • Geologia

  • Ciências ambientais (chuva, temperatura, umidade, poluentes no ar, etc.)

12.4 Exemplo

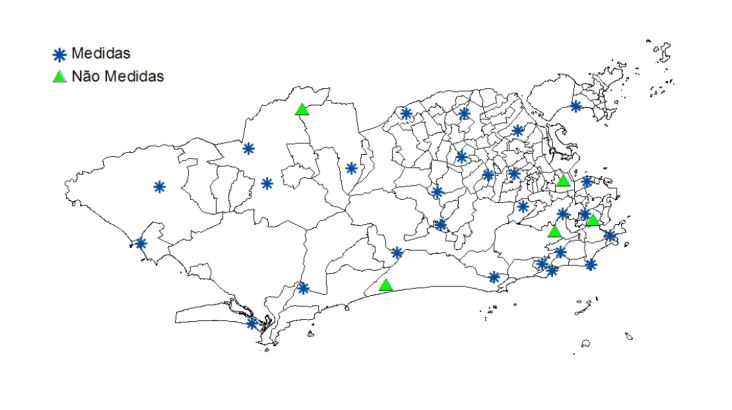

Estações de monitoramento pluviométrico da cidade do Rio de Janeiro.

Interesse: Fazer previsão para alguns pontos da cidade ou para toda a cidade.

12.5 Efeitos

Os fenômenos espaciais é o resultado de uma mistura de efeitos de primeira e segunda ordem.

  • Efeitos de primeira ordem: variação do valor médio do processo no espaço, ou seja, tendência global ou de grande escala.

  • Efeitos de segunda ordem: resultam da estrutura de correlação espacial ou dependência espacial do processo, ou seja, são efeitos locais ou de pequena escala.

12.6 Formalizando

  • Seja \(Y(s)\) um vetor aleatório nas localizações \(s\), onde \(s\) varia continuamente sobre \(D\), um subconjunto fixo de \(R^2\) .

  • Em geral existem \(n\) estações de coleta de dados onde são observadas as variáveis \((Y(s_1), ... , Y(s_n))\).

  • Podemos particionar os dados espacialmente contı́nuos em dois termos: uma média e um erro associado,

\[Y(s) = \mu(s) + e(s)\]

  • A análise espacial é composta por um conjunto de procedimentos cuja finalidade é a escolha de um modelo que considere explicitamente a componente espacial existente.

12.7 Efeito de primeira ordem: regressão linear

Supondo \(\mu(s) = \mu(x, y) = \beta_0 + \beta_1 x_1 + \beta_2 x_2\), temos

\[Y(s) = \mu(s) + e(s)\]

\[Y(s) = \beta_0 + \beta_1 x_1 + \beta_2 x_2 + e(s)\] sendo \(e(s) \sim N(0, \sigma^2)\)

onde

\[ \begin{pmatrix} e(s_1) \\ e(s_2) \\ \vdots \\ e(s_n)\end{pmatrix} \sim N \begin{pmatrix} \begin{pmatrix} 0 \\ 0 \\ \vdots \\ 0\end{pmatrix} , \begin{pmatrix} \sigma^2 & 0 & \cdots & 0 \\ 0 & \sigma^2 & \cdots & 0 \\ \vdots & & \ddots & \\ 0 & \cdots & & \sigma^2 \end{pmatrix} \end{pmatrix}\]

12.8 Efeito de segunda ordem: regressão espacial

Supondo \(\mu(s) = \mu(x, y) = \beta_0 + \beta_1 x_1 + \beta_2 x_2\), temos

\[Y(s) = \mu(s) + e(s)\]

\[Y(s) = \beta_0 + \beta_1 x_1 + \beta_2 x_2 + e(s)\] sendo \(e(s) \sim N(0, \sigma^2)\)

onde

\[\begin{pmatrix} e(s_1) \\ e(s_2) \\ \vdots \\ e(s_n)\end{pmatrix} \sim N \begin{pmatrix} \begin{pmatrix} 0 \\ 0 \\ \vdots \\ 0\end{pmatrix} , \begin{pmatrix} \sigma^2 (s_1) & C(s_{1}, s_{2}) & \cdots & C(s_{1}, s_{n}) \\ C(s_{2}, s_{1}) & \sigma^2 (s_2) & \cdots & C(s_{2}, s_{n}) \\ \vdots & & \ddots & \\ C(s_{n}, s_{1}) & \cdots & & \sigma^2 (s_n) \end{pmatrix} \end{pmatrix}\]

Deste modo, denotamos a média e a variância do processo por:

\(E(Y(s)) = \mu(s)\) e \(Var(Y(s)) = \sigma^2(s)\)

A covariância desse processo em dois pontos distintos, \(s_i\) e \(s_j\) , será dada por:

\[C(s_i, s_j) = E((Y(s_i) − \mu(s_i))(Y(s_j) − \mu(s_j))\]

E a correlação será:

\[\rho (s_i, s_j) = \dfrac{C(s_i, s_j)}{\sigma(s_i) \sigma(s_j)} \]

12.9 Análise exploratória

Inicialmente são utilizadas técnicas de análise exploratórias e de visualização dos dados.

Para os efeitos de primeira ordem:

  • Mapa com a localização dos pontos e a intensidade do processo.

  • Plot de \(Y(s)\) versus cada coordenada, por exemplo latitude e longitude.

Para os efeitos de segunda ordem:

  • Covariograma

  • Variograma

12.9.1 Análise exploratória: efeitos de primeira ordem

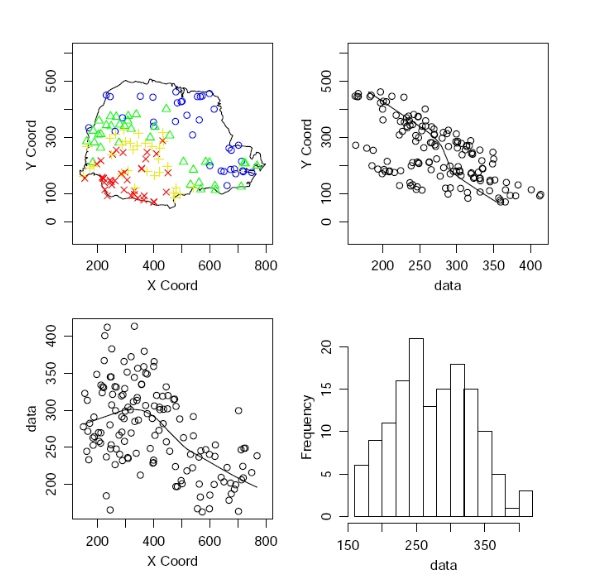

Exemplo: Medidas pluviométricas em 143 estações monitoradoras no estado do Paraná

12.10 Simplificações: Estacionariedade e Isotropia

Quando o processo é estacionário:

  • A média \(E(Y(s)) = \mu\) para todo \(s\)

  • A variância \(Var(Y(s + h) − Y (s)) = 2 \gamma (h)\)

onde \(2 \gamma (h)\) é chamado de variograma e \(\gamma (h)\) é o semi-variograma.

  • A covariância

\[C(s_i, s_j) = C (s_i − s_j ) = C(h)\]

Sendo \(C(h)\) é chamado covariograma do processo.

Quando o processo é isotrópico

\[C(s_i, s_j ) = C(||s_i − s_j ||) = C(h)\]

onde \(||.||\) denota distância euclideana.

12.11 Variograma empı́rico

Um estimador natural para o variograma (variograma empı́rico) ,considerando a distância \(h\), é:

\[2 \gamma^2 (h) = \dfrac{1}{n(h)} \sum_{s_{i} - s_{j} = h} (y(s_i) - y(s_j))^2\]

onde a soma é feita sobre todos os pares de dados observados com uma distância \(h\) e \(n(h)\) é o número de pares com distância \(h\).

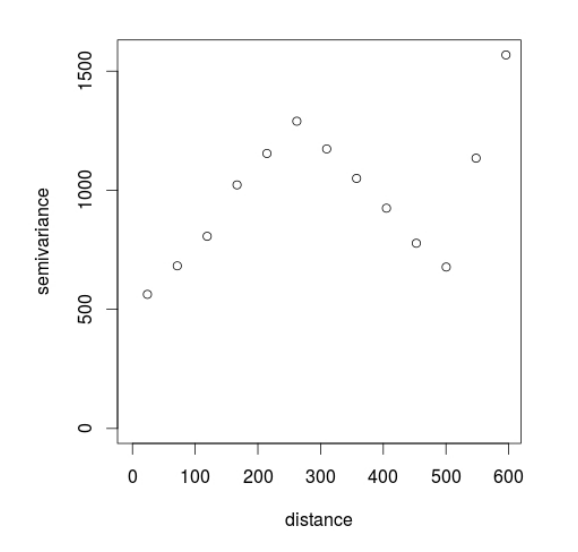

Exemplo: Variograma empı́rico para os dados de chuva do Paraná

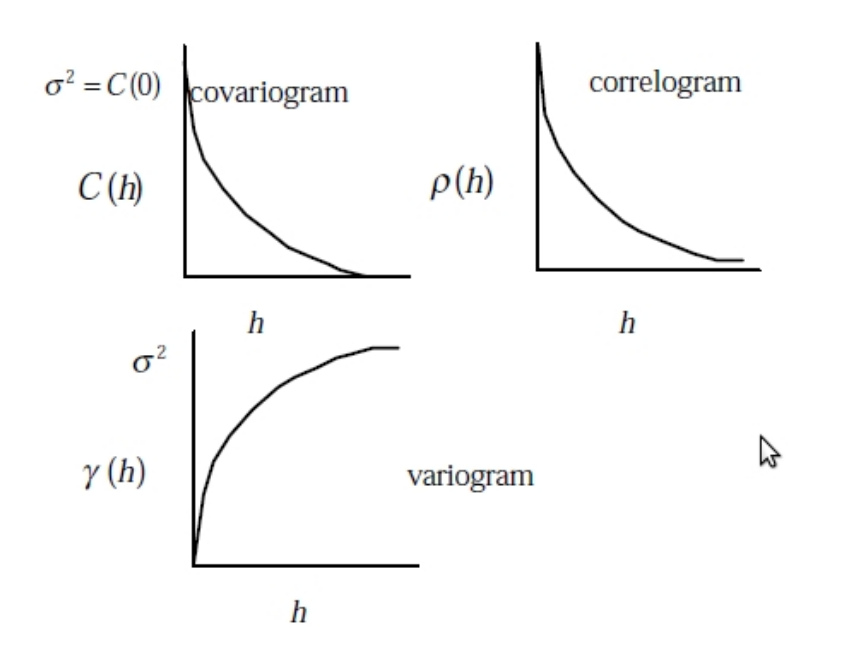

12.11.1 Relação entre variograma, covariograma e correlograma

  • Para um processo espacial estacionário, o covariograma, o correlograma e o variograma fornecem informações similares;

  • O covariograma e o correlograma têm a mesma forma, sendo que o correlograma possui como máximo, o valor 1;

  • O variograma também tem a mesma forma do covariograma, mas aparece “invertido”;

  • Enquanto o covariograma começa de um máximo em \(\sigma^2\) em \(h = 0\) e decresce até 0, o variograma inicia em 0 e cresce até um máximo de \(\sigma^2\).

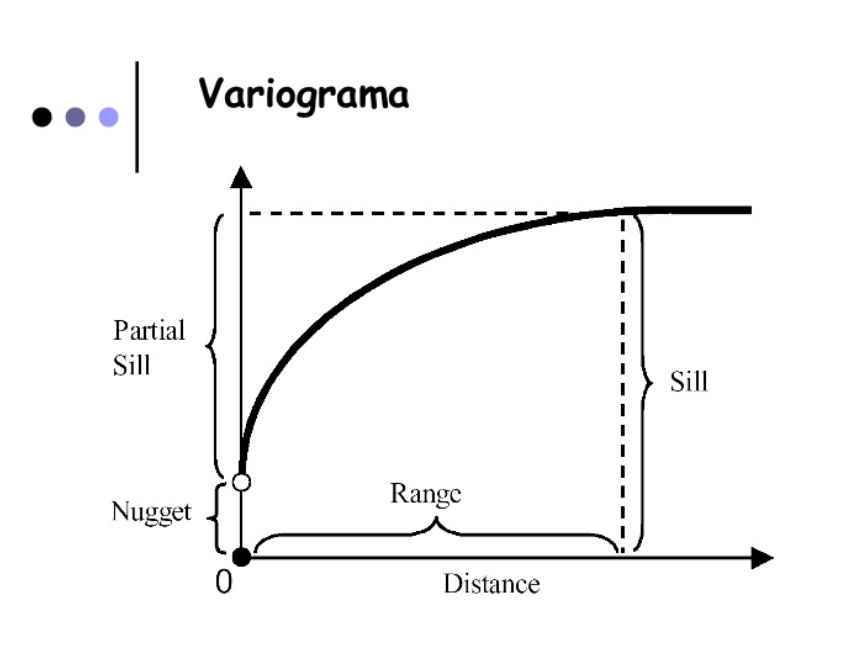

12.11.2 Estrutura do variograma

Observando o gráfico do variograma podemos destacar alguns elementos importantes:

  • Nugget (Efeito pepita): representa os possíveis erros de medida, por exemplo, devidos ao processo de coleta; é o valor de \(\gamma(0) = \tau^2\);

  • Sill (Patamar): é o valor do variograma onde concluı́mos não haver mais correlação entre as observações, ou que elas sejam pouco correlacionadas;

  • Range (Amplitude): é o valor da distância a partir de onde concluímos não haver mais correlacão entre as observações, ou que elas são pouco correlacionadas. No variograma a amplitude é o ponto de \(x\) onde a curva atinge um patamar.

12.11.3 Variogramas para modelos isotrópicos

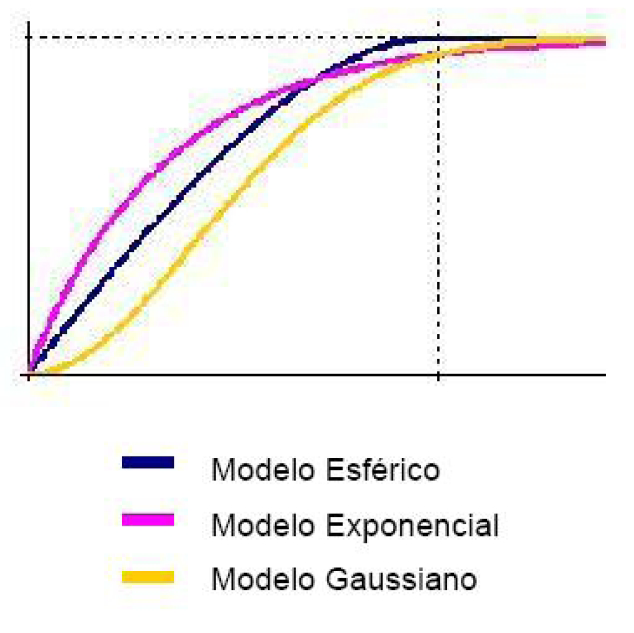

Alguns exemplos de funções de variogramas para modelos isotrópicos:

  • Esférica:

\(\gamma (h) = \left\{ \begin{array}{rll} \sigma^2 & h > \phi \\ \sigma^2 \left\{ \dfrac{2}{3} \left( \dfrac{h}{\phi} \right) - \dfrac{1}{2} \left( \dfrac{h}{\phi}\right)^3 \right\} & 0 < h < \phi \end{array}\right.\)

  • Exponencial

\(\gamma(h)= \sigma^2(1 - exp\{-(\dfrac{h}{\phi})\})\) , \(h > 0\)

  • Gaussiano

\(\gamma(h)= \sigma^2(1 - exp\{-(\dfrac{h}{\phi})^2\})\) , \(h > 0\)

  • O modelo gaussiano, por exemplo, apresenta um crescimento lento e um comportamento parabólico próximo a origem e fornece um modelo para fenômenos extremamente contínuos.

  • O modelo exponencial cresce mais rapidamente perto da origem mas a aproximação da função ao patamar é mais lenta.

  • Frequentemente os modelos são ajustados aos dados observados no variograma empírico, apenas por uma comparação visual.

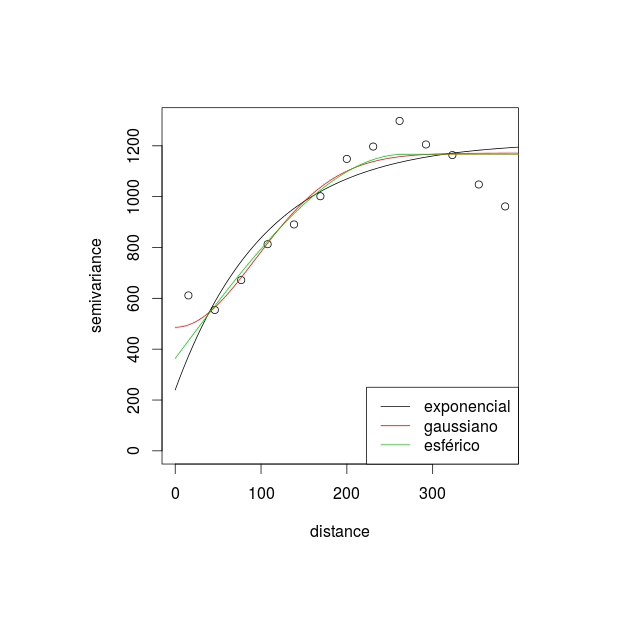

Por exemplo, para os dados de chuva do Paraná, utilizando diferentes variogramas

12.11.4 Aplicação 1

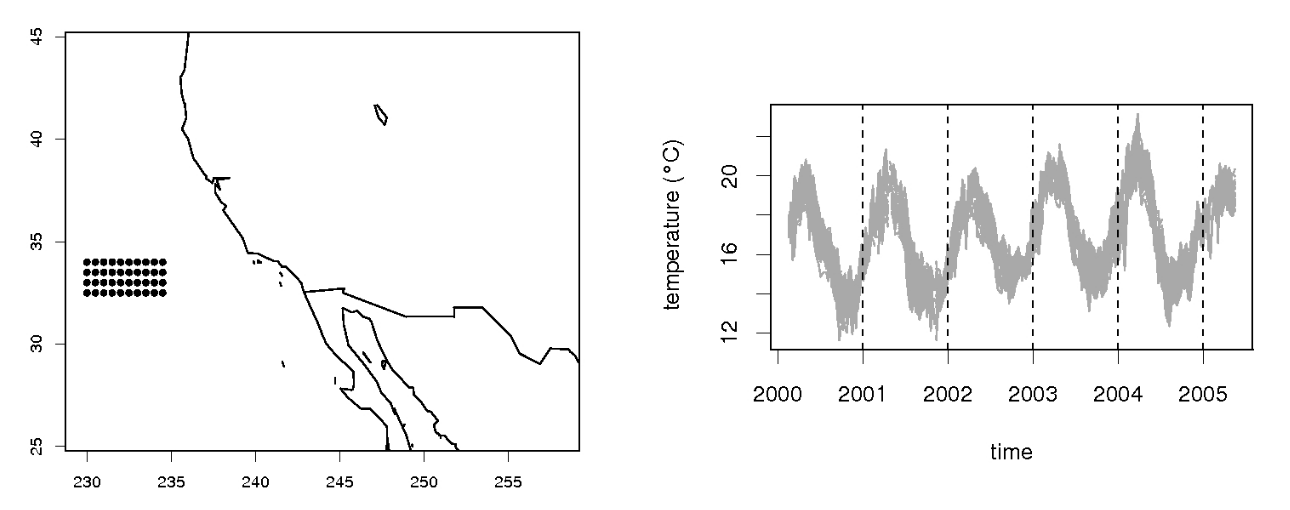

  • Dados de temperatura para uma região do oceano pacífico na costa da Califórnia.

  • As medidas correspondem a uma grade regular 10 x 4(longitude x latitude) com uma resolução espacial de 0,5 (\(n = 40\)).

  • Os dados foram registrados a cada 8 dias de julho de 2000 a maio de 2005 (T=240).

12.11.5 Aplicação 2

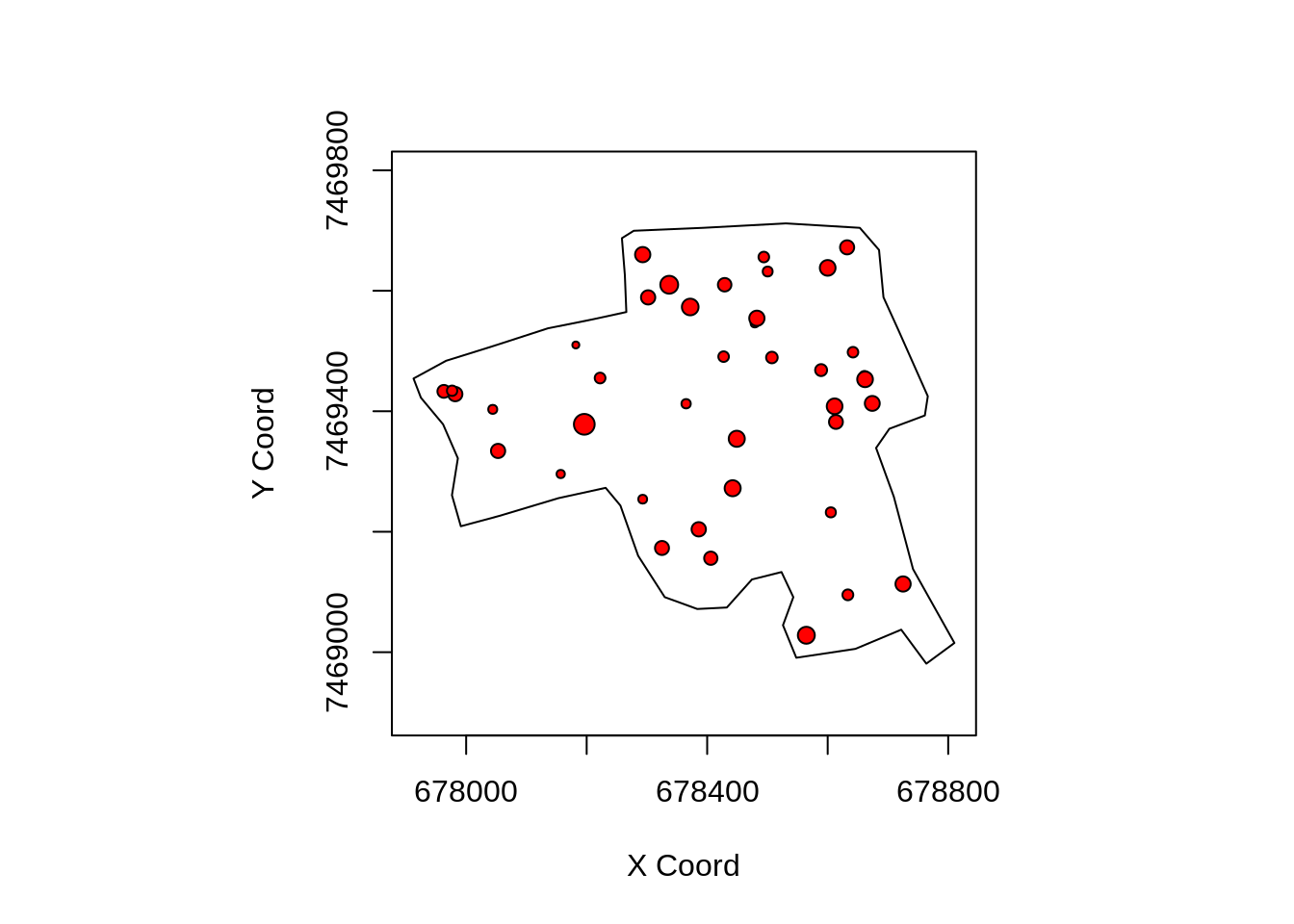

  • Contagem de ovos de Aedes aegypti em armadilhas de oviposição colocadas em Higienópolis (área urbana).

  • Os dados foram registrados por semana epidemiológica de setembro de 2006 a março de 2008.

12.12 Modelagem em Geoestatística

Em geral, assumimos que \(Y(s)\) segue um processo Gaussiano tal que

\[Y(.) \sim PG(\mu(.), c(.; .))\]

sendo \(\mu(.)\) é a tendência do processo \(Y(.)\) e \(c(.; .)\), sua função de covariância.

A tendência pode ser explicada através de funções polinomias das coordenadas geográficas, funções suaves (ex: thin plate splines) e covariáveis medidas nas mesmas localizações.

  • Os variogramas e covariogramas empíricos correspondem a uma estimativa da estrutura de covariância, sob a hipótese de alguma estacionaridade.

  • Se não temos estacionaridade, os variogramas e covariogramas empı́ricos podem ser dominados por efeitos de primeira ordem.

  • A matriz de covariância deve ser simétrica e positiva definida.

  • A matriz de covariância é estimada através de modelos paramétricos.

Por exemplo: função de covariância exponencial, gaussiana, Matérn, etc.

12.12.1 Modelando dados de Geoestatística - Dados de chuva no Paraná

Podemos ajustar o seguinte modelo:

\[chuva(s) = \beta_0 + \beta_1 lat(s) + \beta_2 long (s) + Z (s) + e(s)\]

onde,

  • Z(.) é um processo Gaussiano com média 0 e estrutura de correlação, \(\rho(.; \phi)\), dada pela função exponencial e variância igual a \(\sigma^2\).

  • A componente \(e(.)\) representa o erro de medida (efeito pepita) tal que \(e(.) \sim N(0, \tau^2)\).

12.13 Krigagem

  • O principal interesse em geoestatística é prever valores de uma variável que é espacialmente contínua, em localizações em que esta não foi medida.

  • A técnica de prever para localizações não medidas, é chamada frequentemente de krigagem.

  • O nome deriva do geólogo sul africano D. G. Krige que desenvolveu a primeira versão do método.

  • Estimar o processo em uma localização não observada \(s'\), \(\hat{Y}(s')\)

Uma forma simples de obter estimativas para uma localização não medida é:

\[\hat{y}(s') = \hat{\mu}(s')\]

Neste caso, estamos considerando apenas efeitos globais.

Podemos utilizar o conhecimento sobre a função de covariancia \(C\) para adicionar à previsão uma estrutura de efeitos locais.

Tipos de krigagem:

  • Krigagem simples

  • Krigagem ordinária

  • Krigagem universal

  • Krigagem bayesiana

12.13.1 Krigagem Universal

  • Assume-se que existe um componente de tendência, ou seja, \(\mu(s) = x(s)\beta\)

  • Vamos estimar \(\hat{y}(s')\) através de uma combinação linear ponderada dos valores observados nas localizações medidas.

\[\hat{y}(s') = \sum_{i=1}^{n} \lambda_i(s')y(s_i)\]

sendo \(\lambda_i(s')\) o peso dado a cada \(y(s_i)\) e esse peso é função da covariância.

12.13.2 Algumas considerações da krigagem em geral:

  • Vale lembrar que todo processo está suscetível à escolha dos modelos para a tendência e para o variograma.

  • Uma maneira de avaliar todo o procedimento é fazer uma validação cruzada.

  • Na validação cruzada, cada elemento observado, \(y(s_i)\), é retirado e utilizando o restante dos dados fazemos uma previsão para a localização retirada. Como resultado obtemos, um conjunto de \(n\) erros de previsão entre o valor observado e o valor predito.

  • Esses erros podem ser analisados e podemos avaliar o processo de krigagem e se necessário podemos fazer ajustes no modelo para o variograma ou para a superfície de tendência.

12.13.3 Krigagem - Dados de chuva no Paraná

O modelo ajustado com as estimativas dos parâmetros são:

\[chuva(s) = 421.8 − 0.15 lat(s) − 0.39 long (s) + Z (s) + e(s)\]

onde,

  • \(Z(s)\) é um processo Gaussiano com média \(0\) e estrutura de correlação exponencial com \(\phi = 130\) e variância igual a \(\sigma^2 = 685\).

  • A variância do efeito pepita foi \(\tau^2 = 480\).

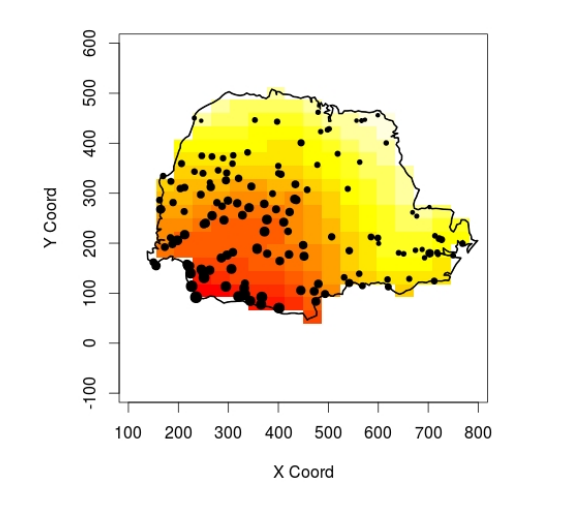

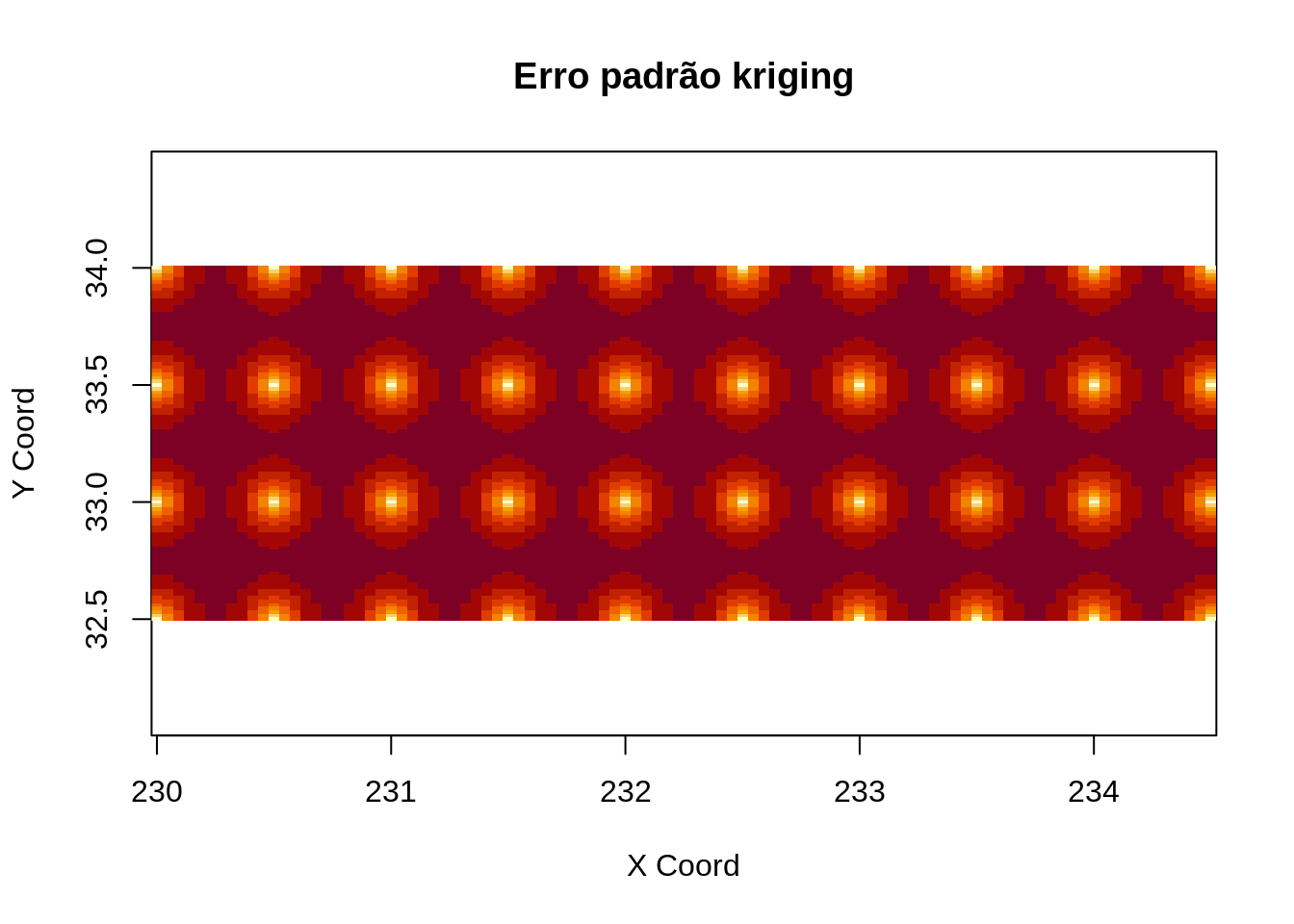

Utilizando a krigagem universal, obtemos:

12.14 Prática no R

12.15 Aplicação 1 - Dados de temperatura

Lendo o banco

Carregando o pacote geoR

Transformando em objeto geodata

Number of data points: 40

Coordinates summary
    latitude longitude
min    230.0      32.5
max    234.5      34.0

Distance summary
  min   max
0.500 4.743

Data summary
   Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
  16.43   17.13   17.94   17.83   18.38   19.07

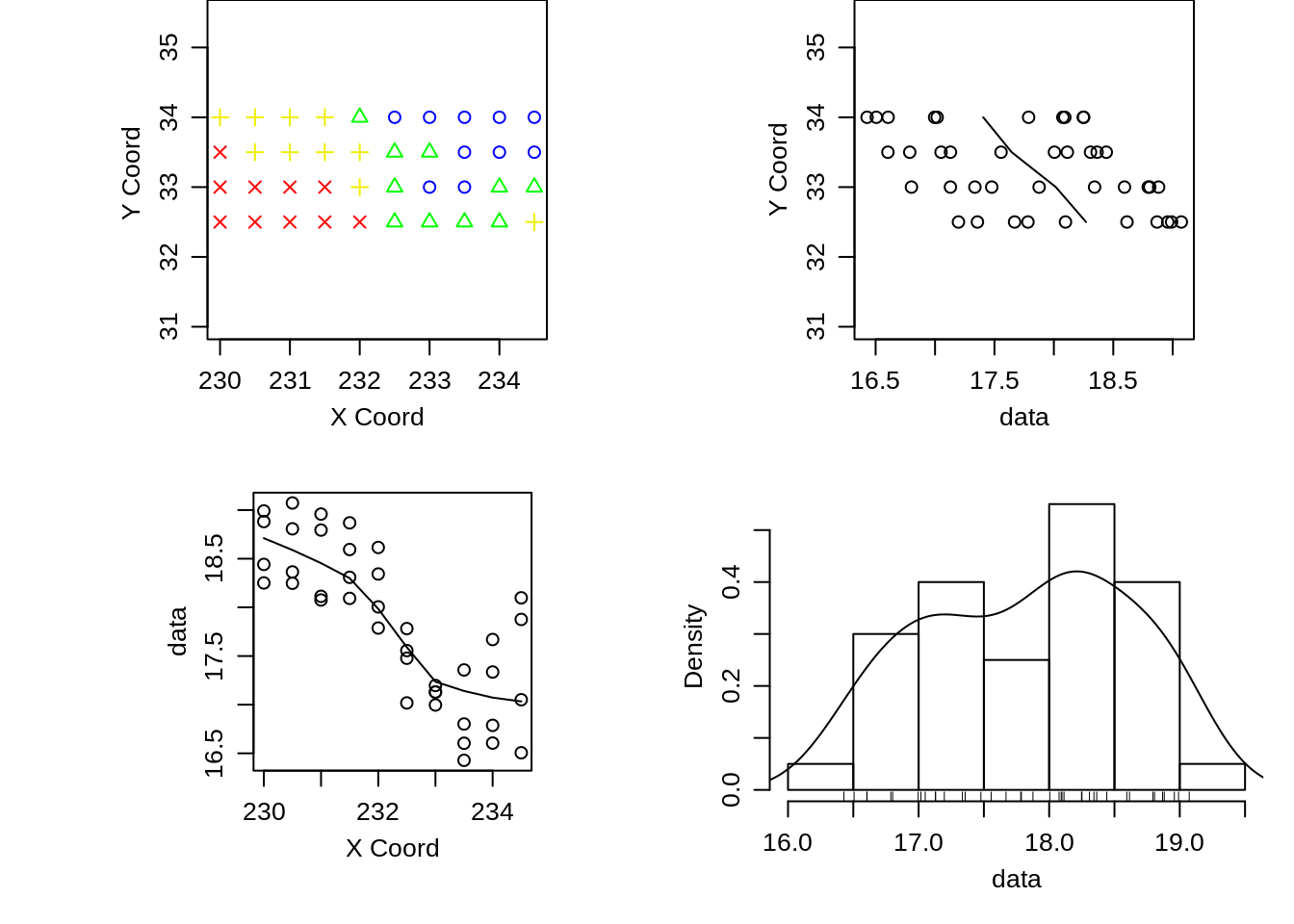

Análise exploratória

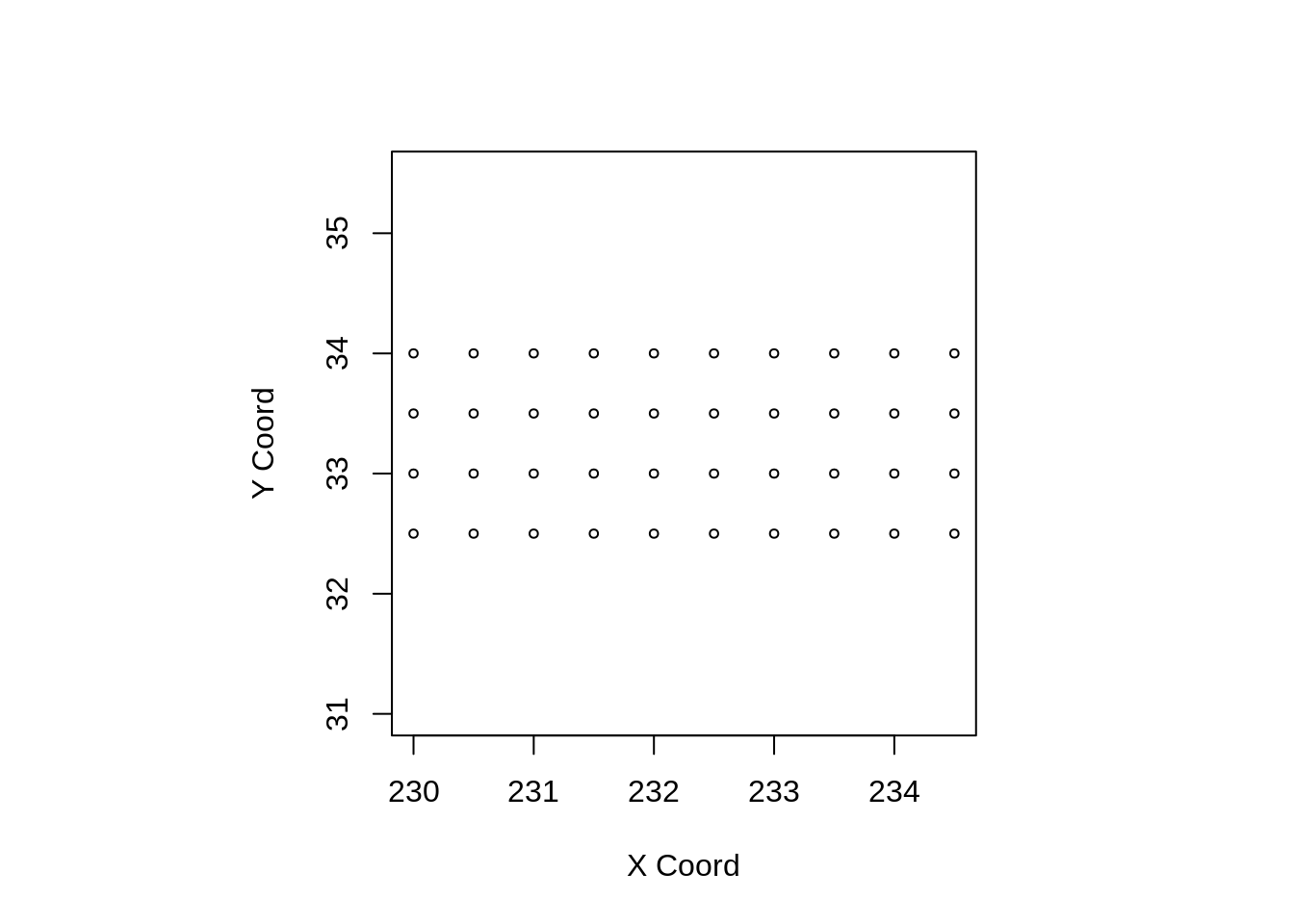

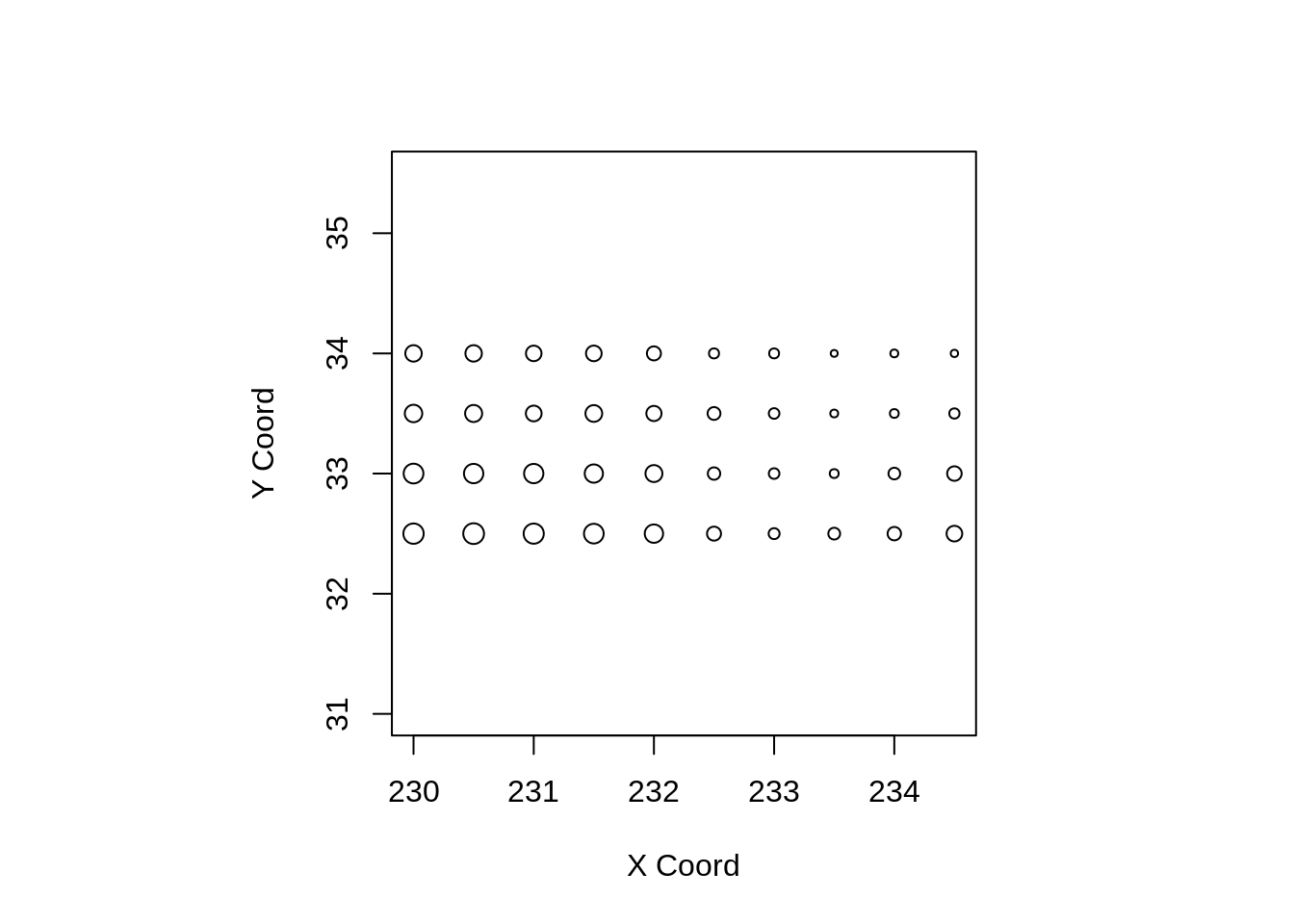

Explorando a função points.geodata

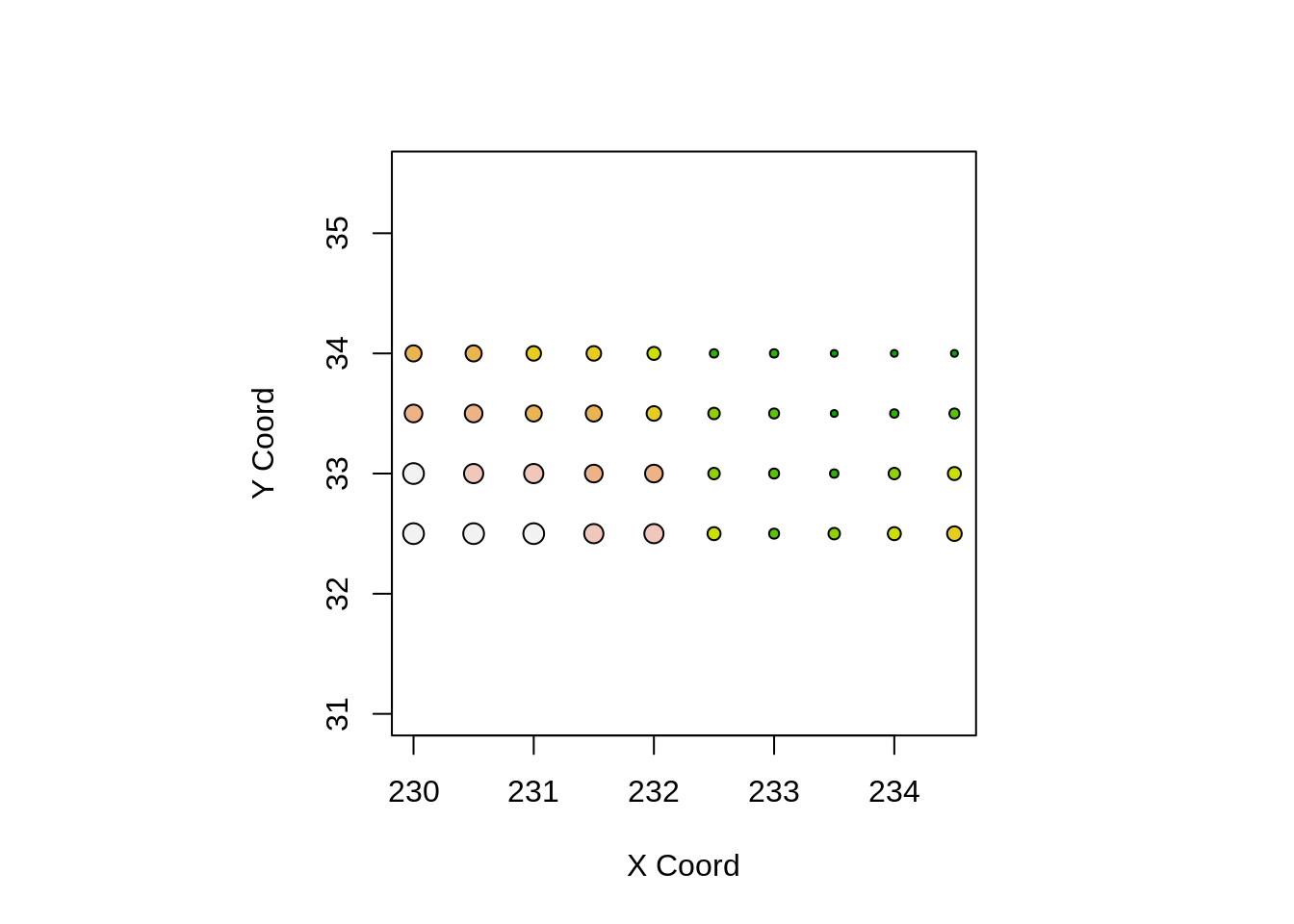

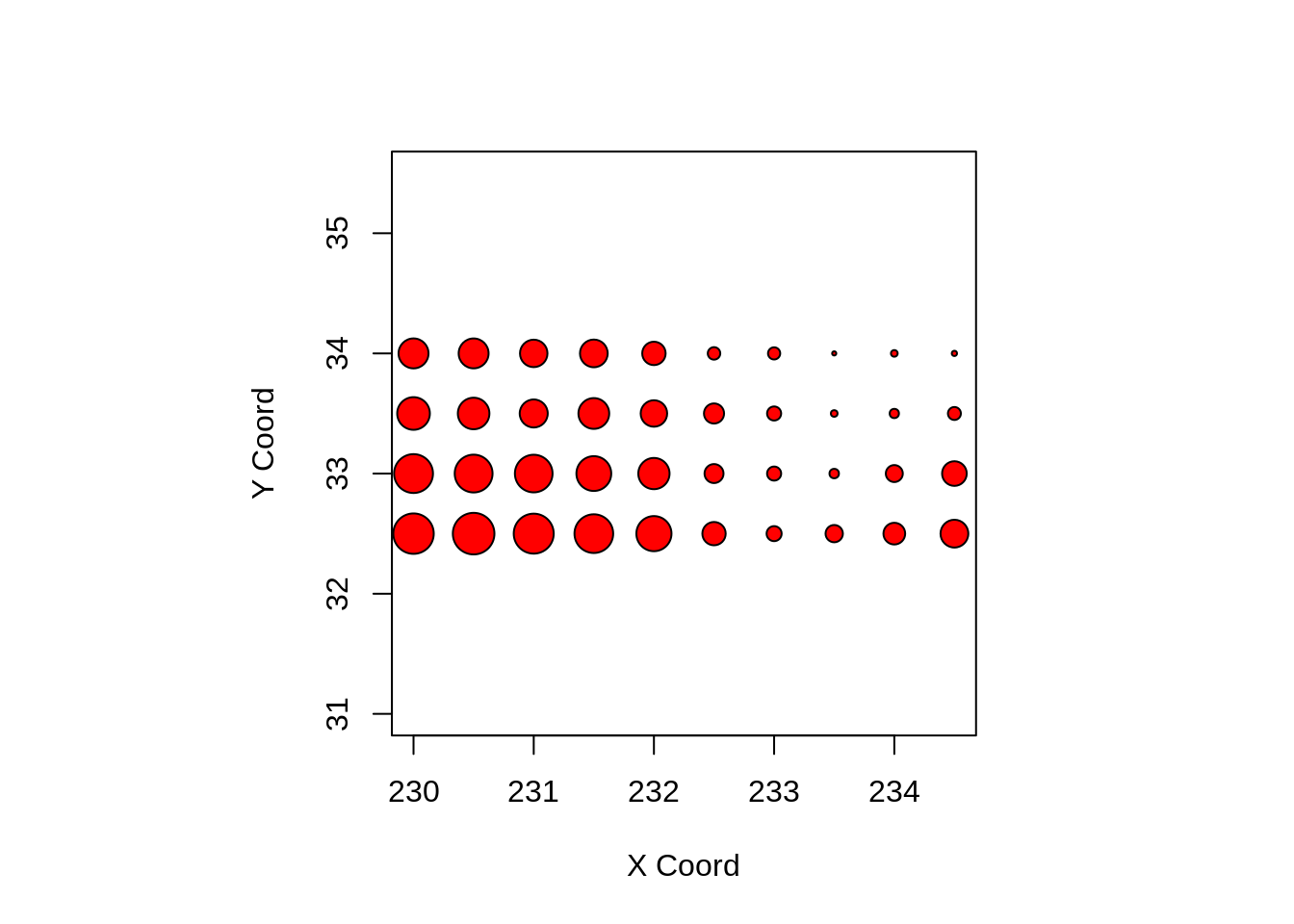

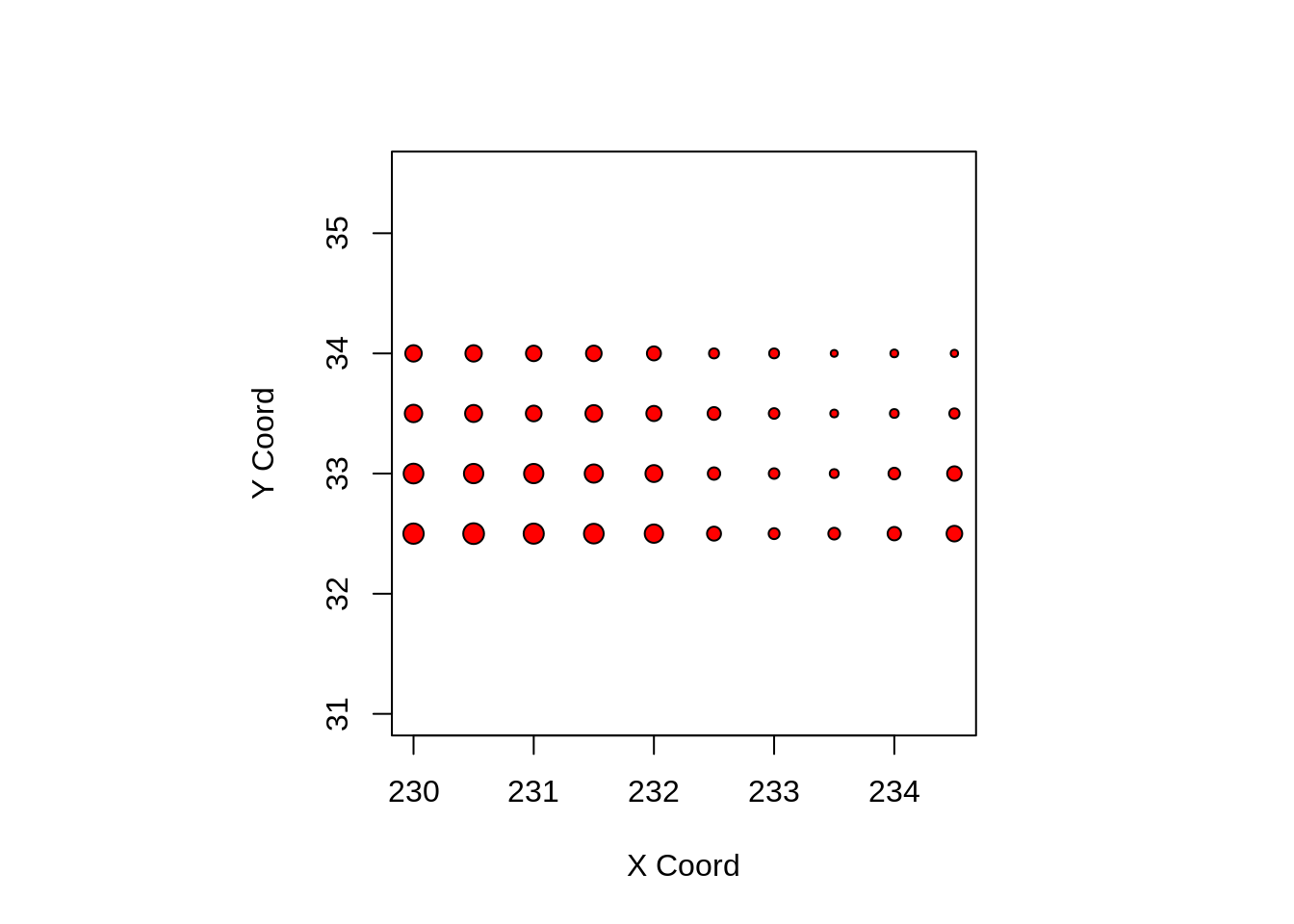

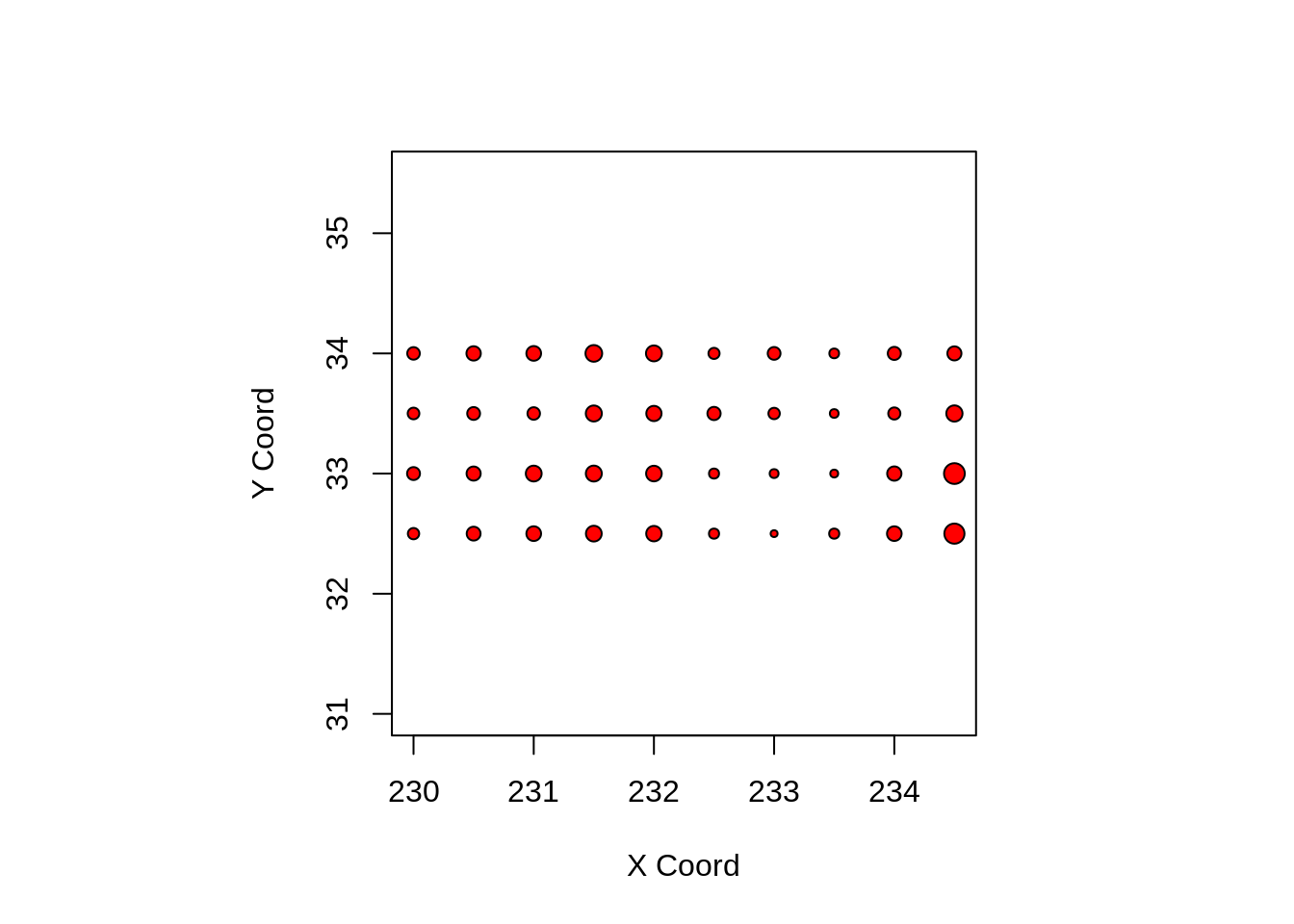

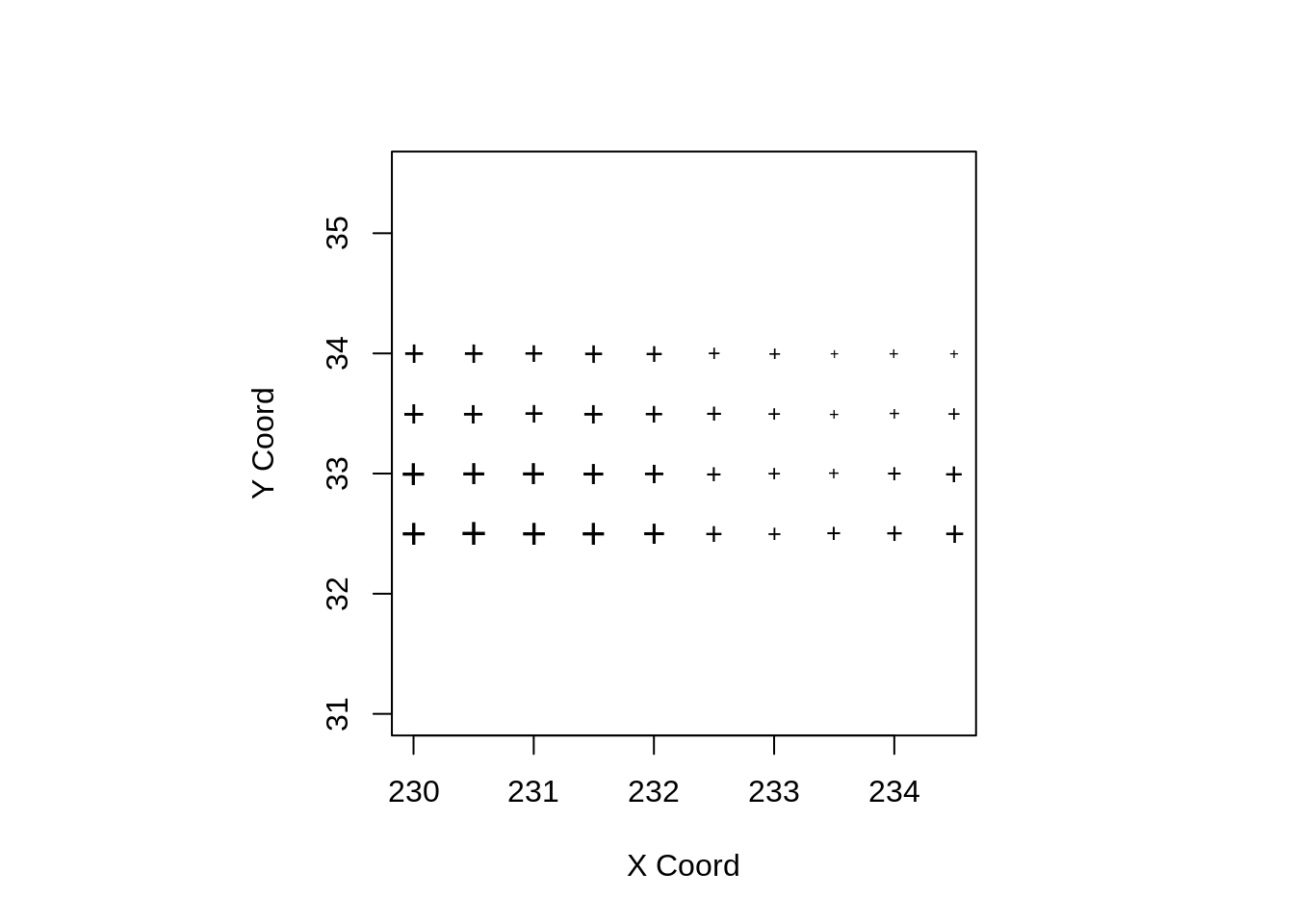

Controlando o tamanho dos pontos

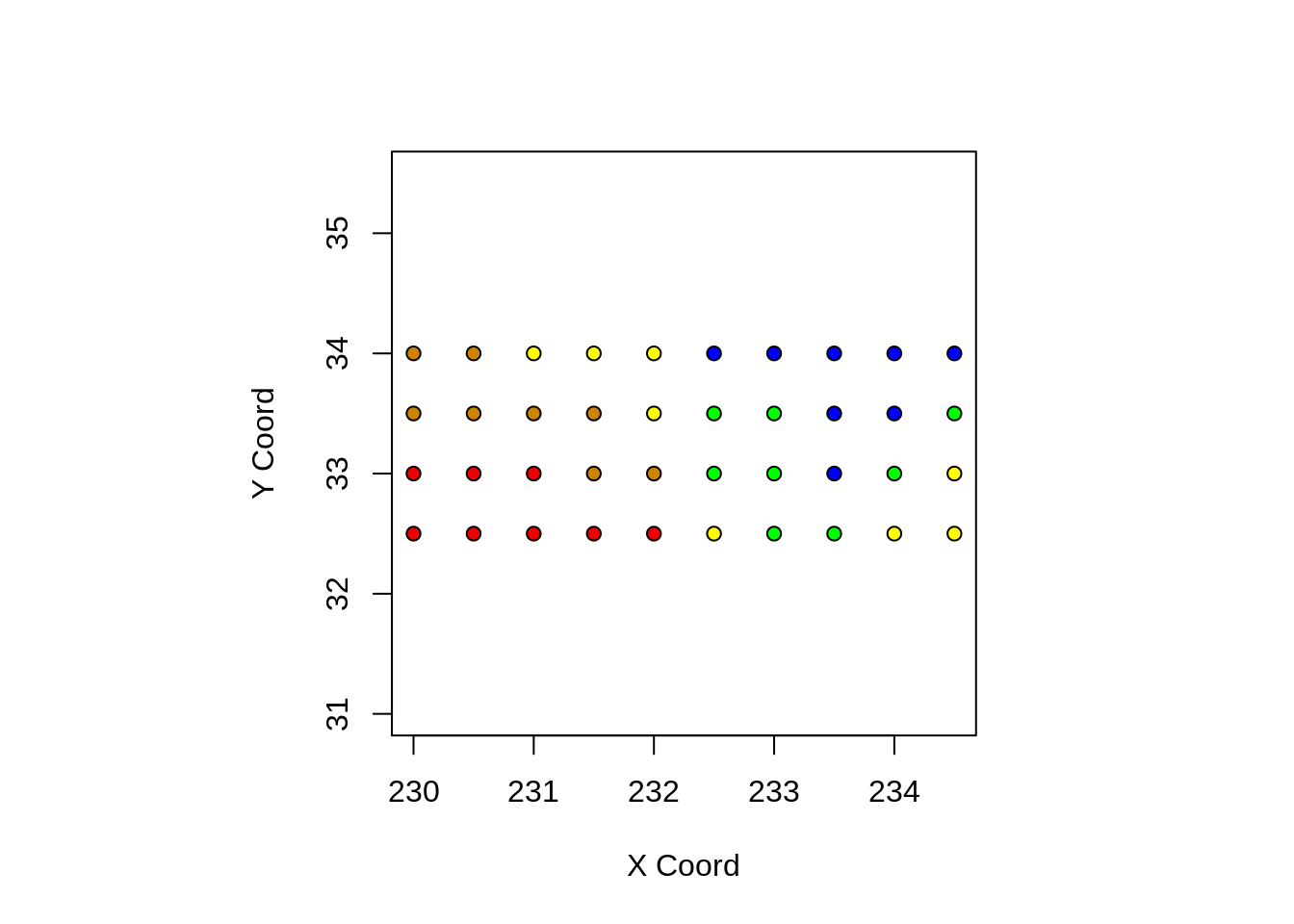

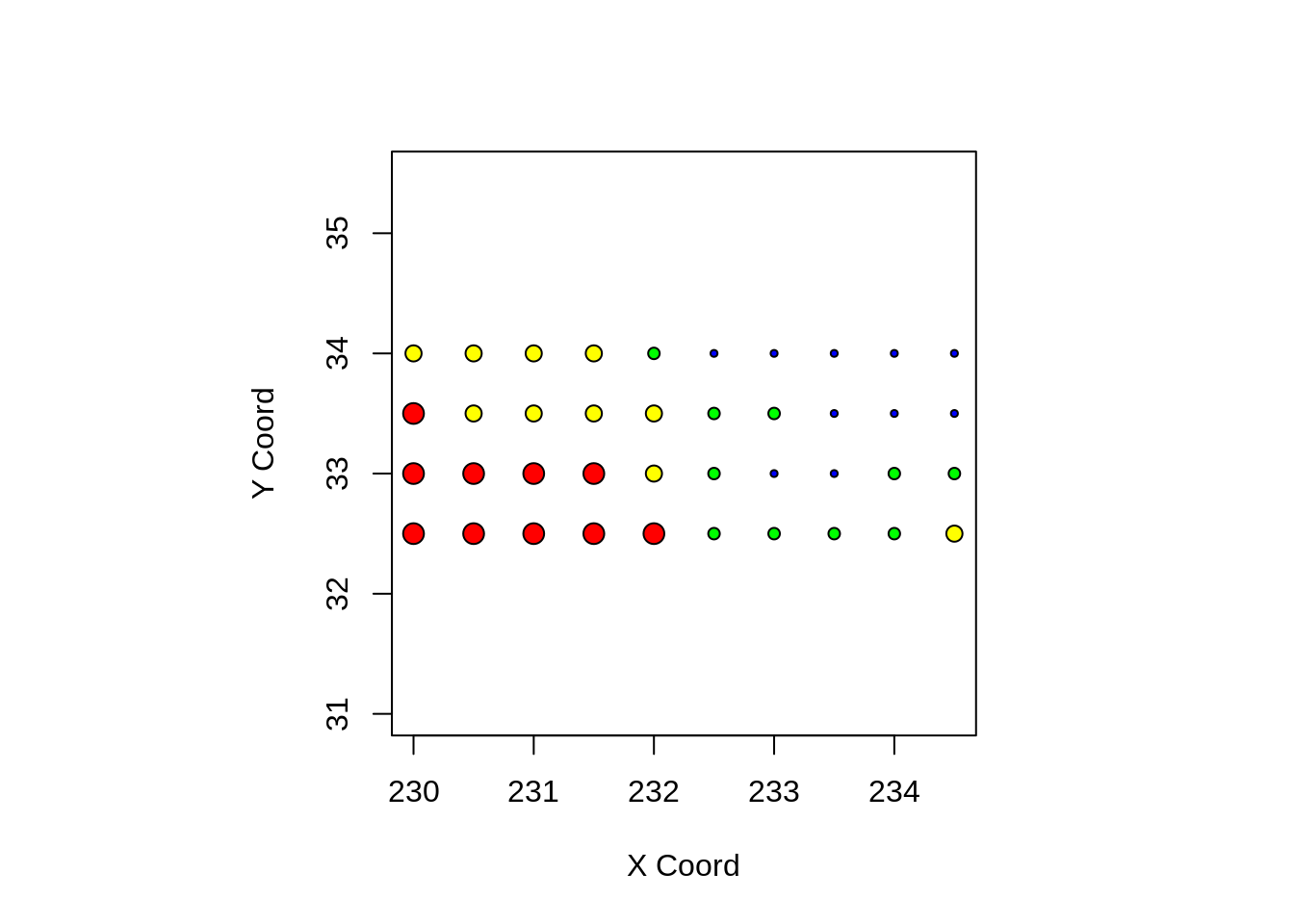

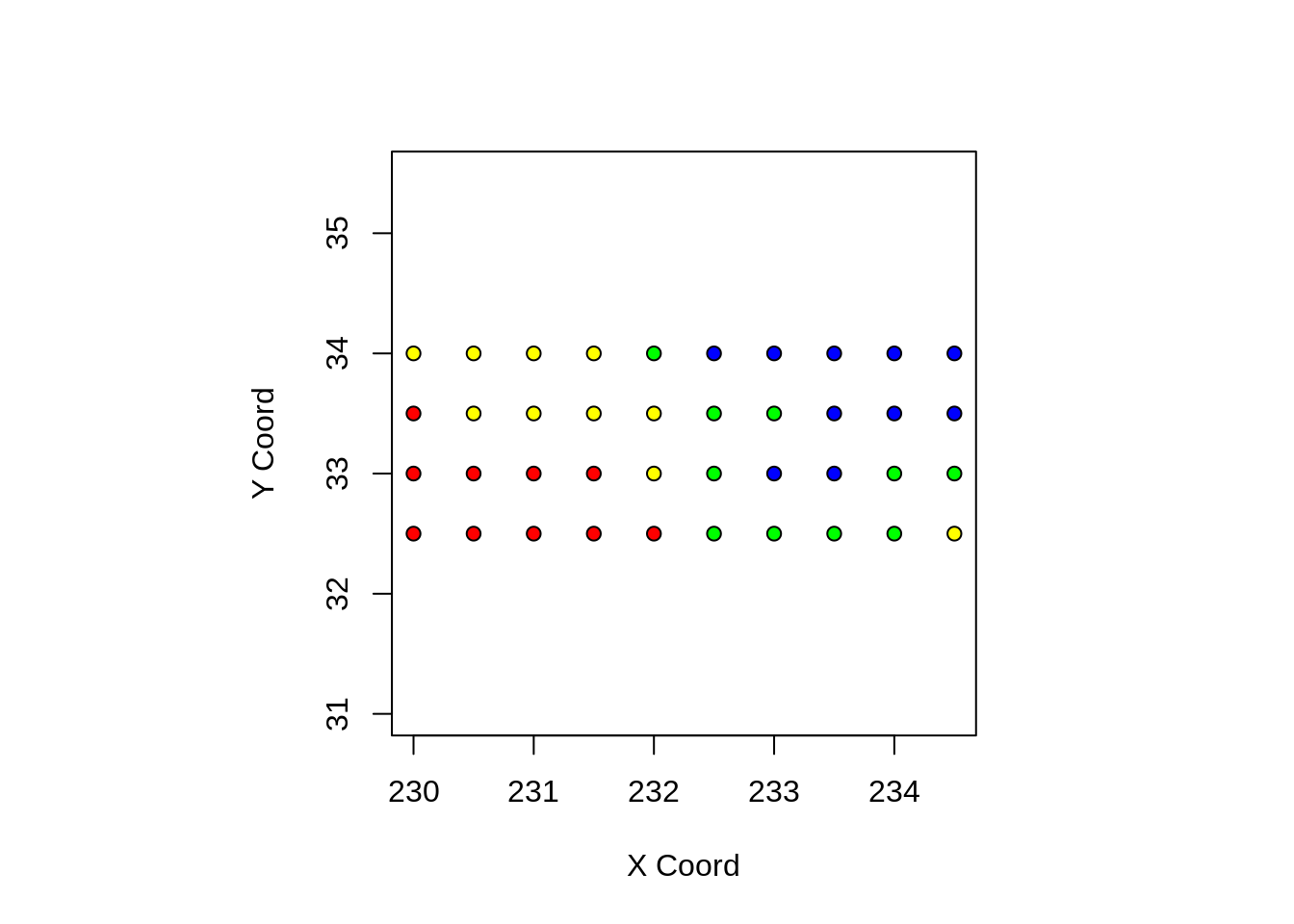

Dividindo os dados em quantis

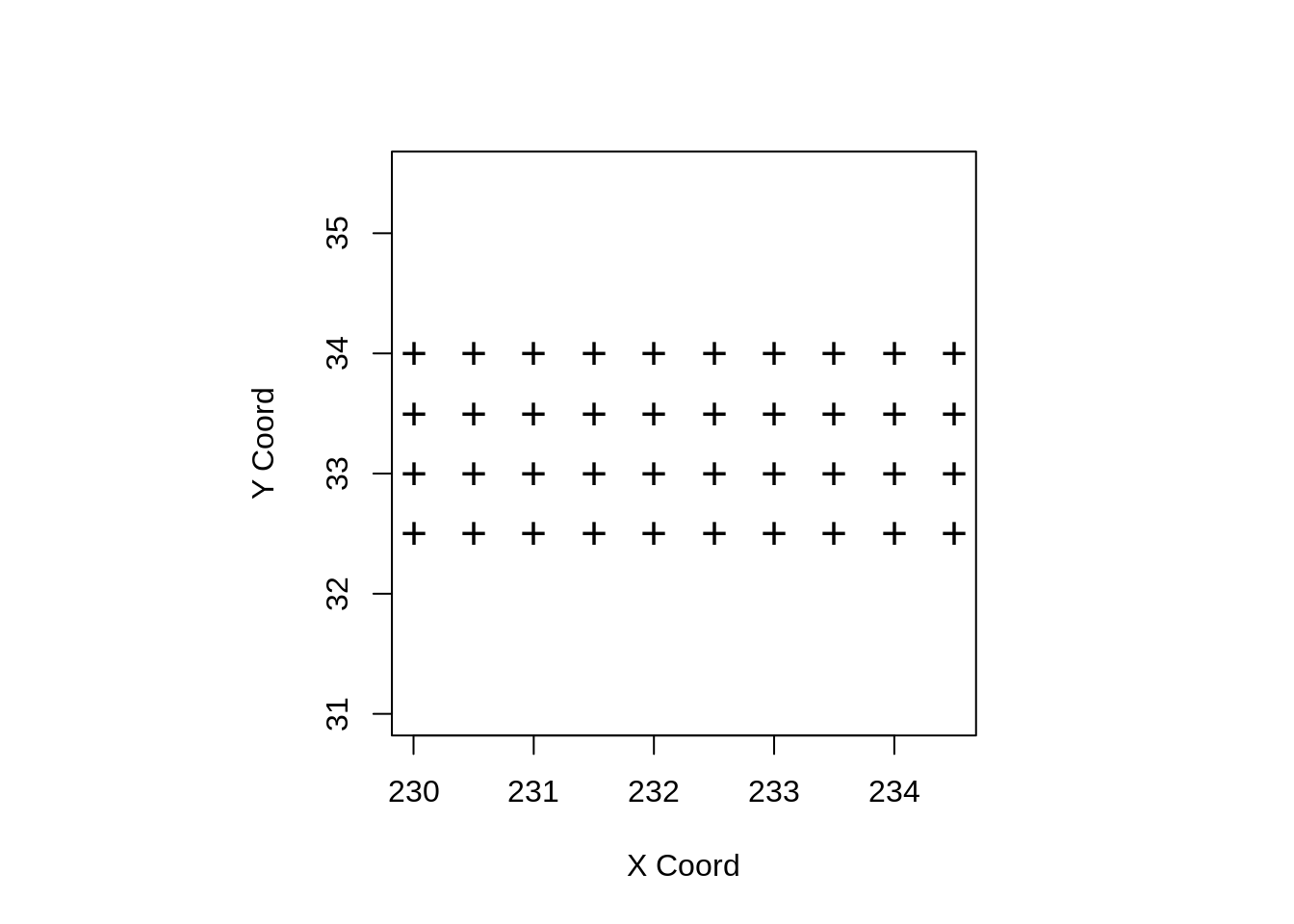

Modificando o caracter dos pontos

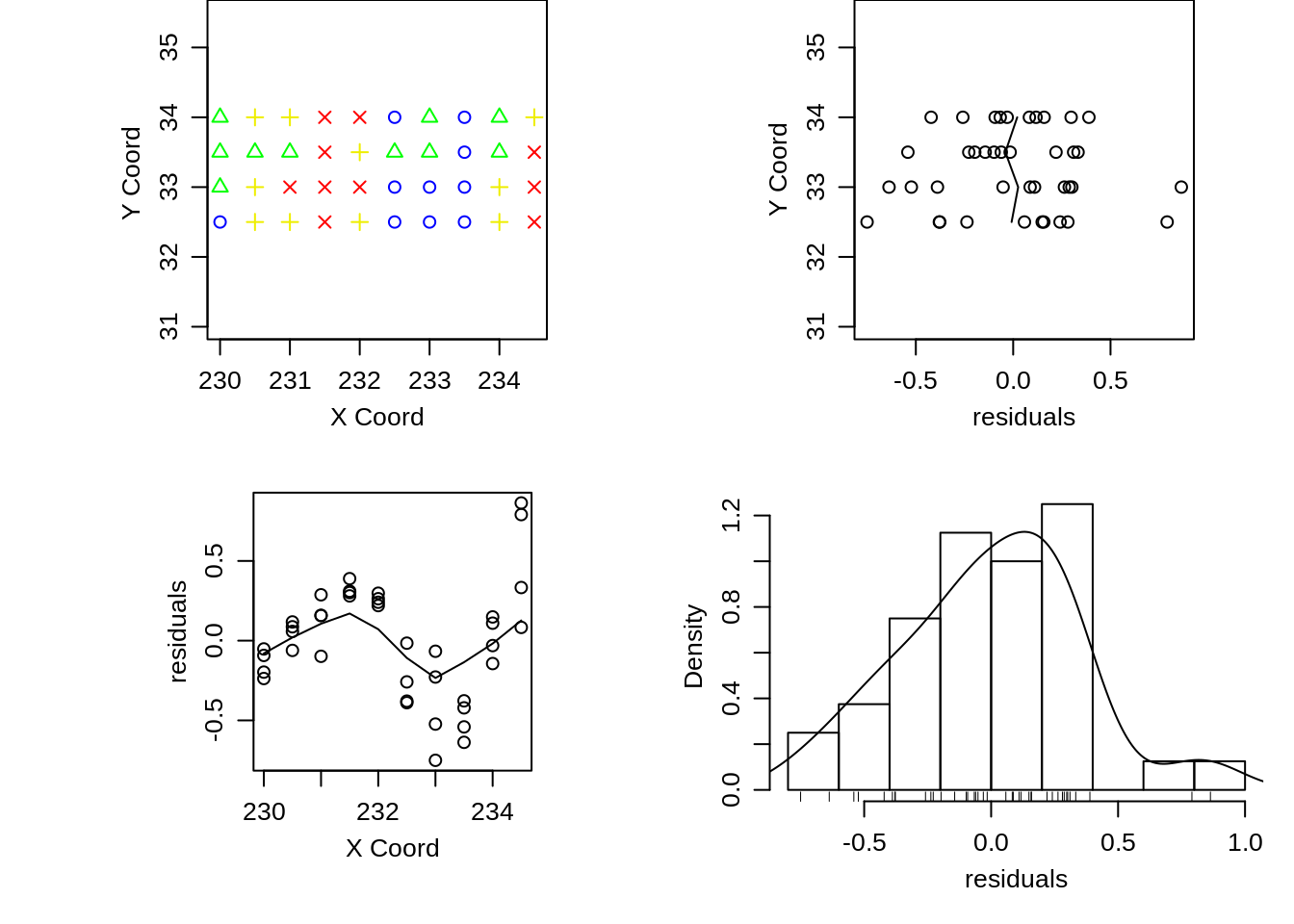

Removendo a tendência, isto é, fazendo o gráfico dos resíduos de uma regressão linear nas coordenadas

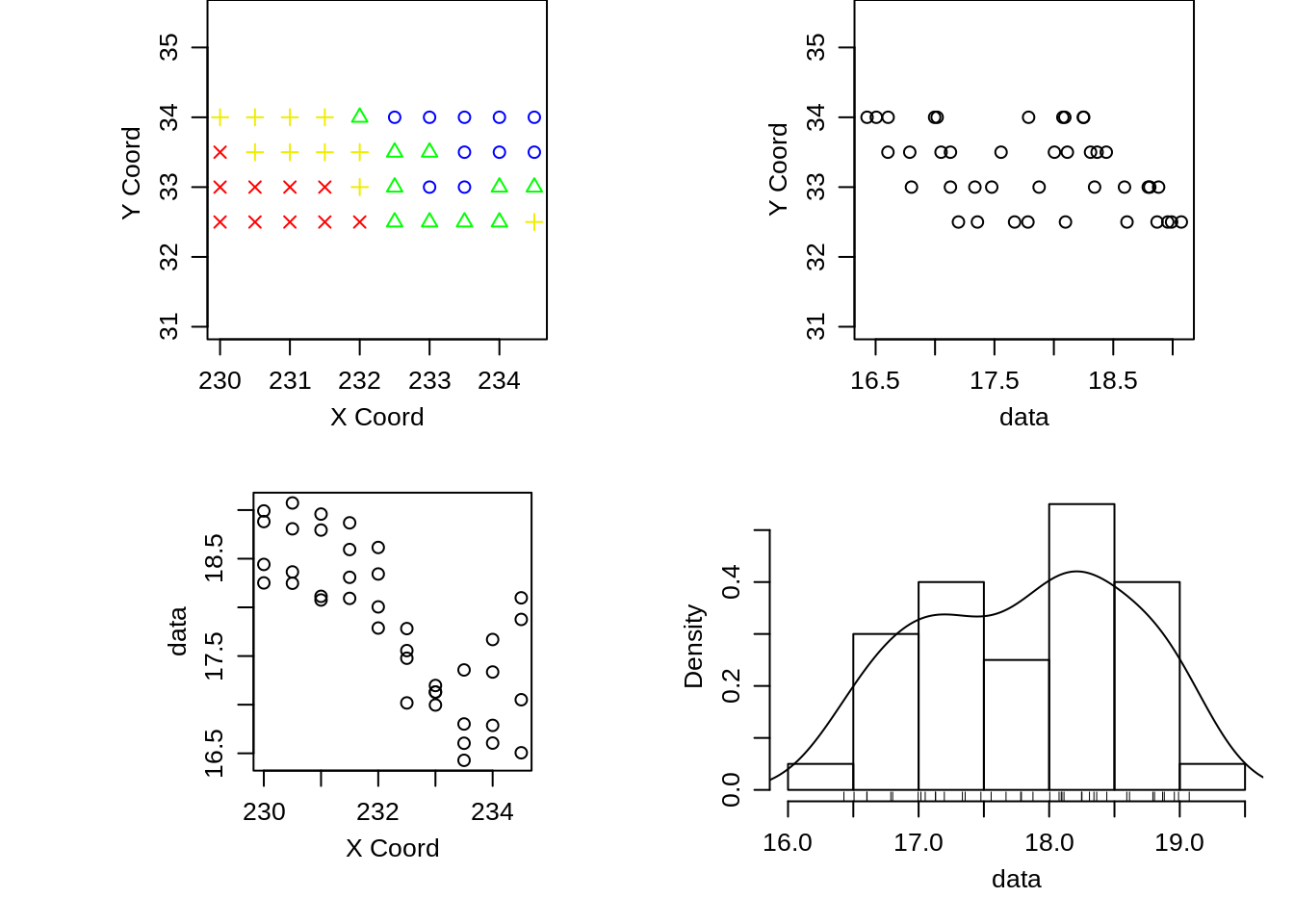

Outro gráfico

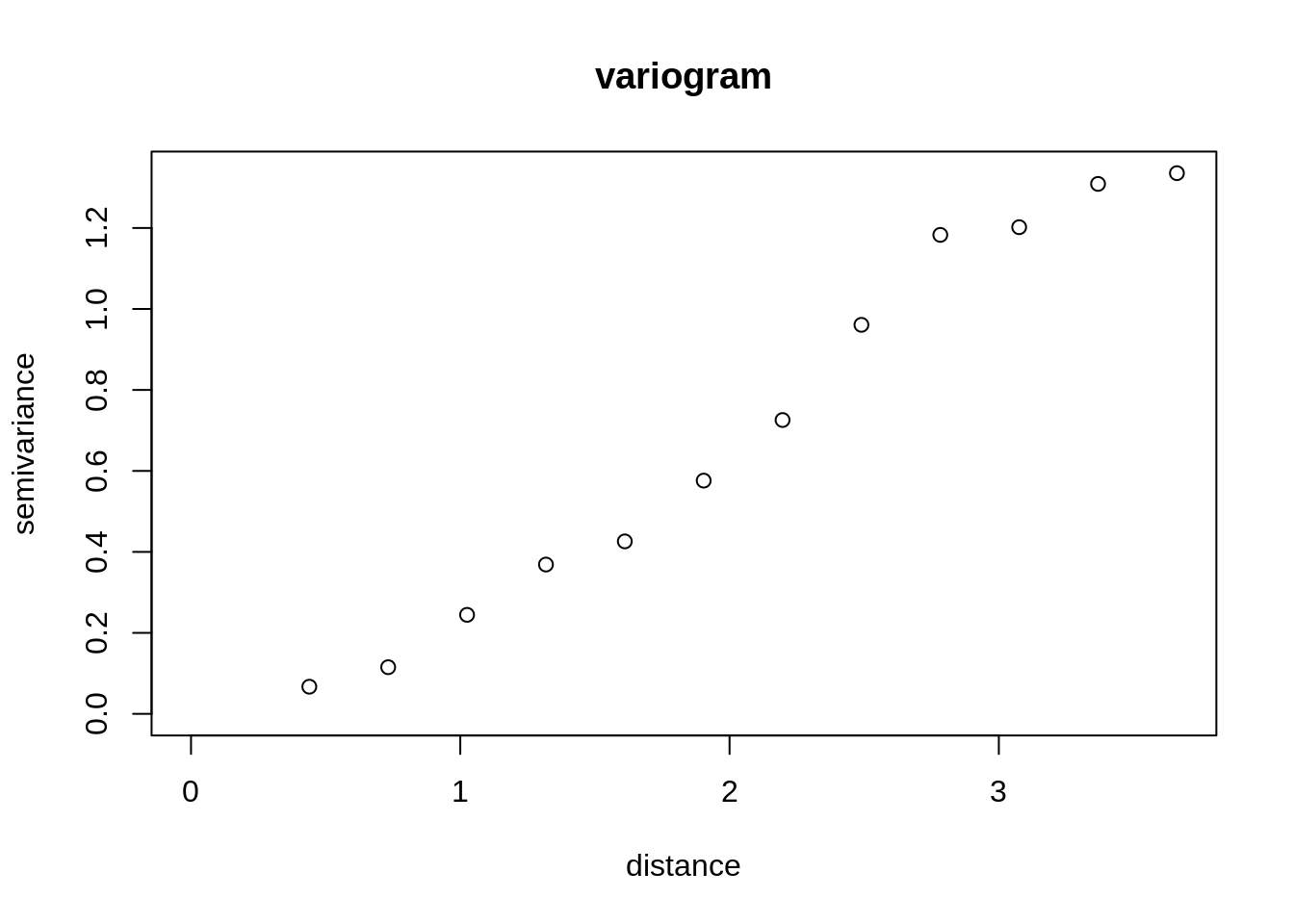

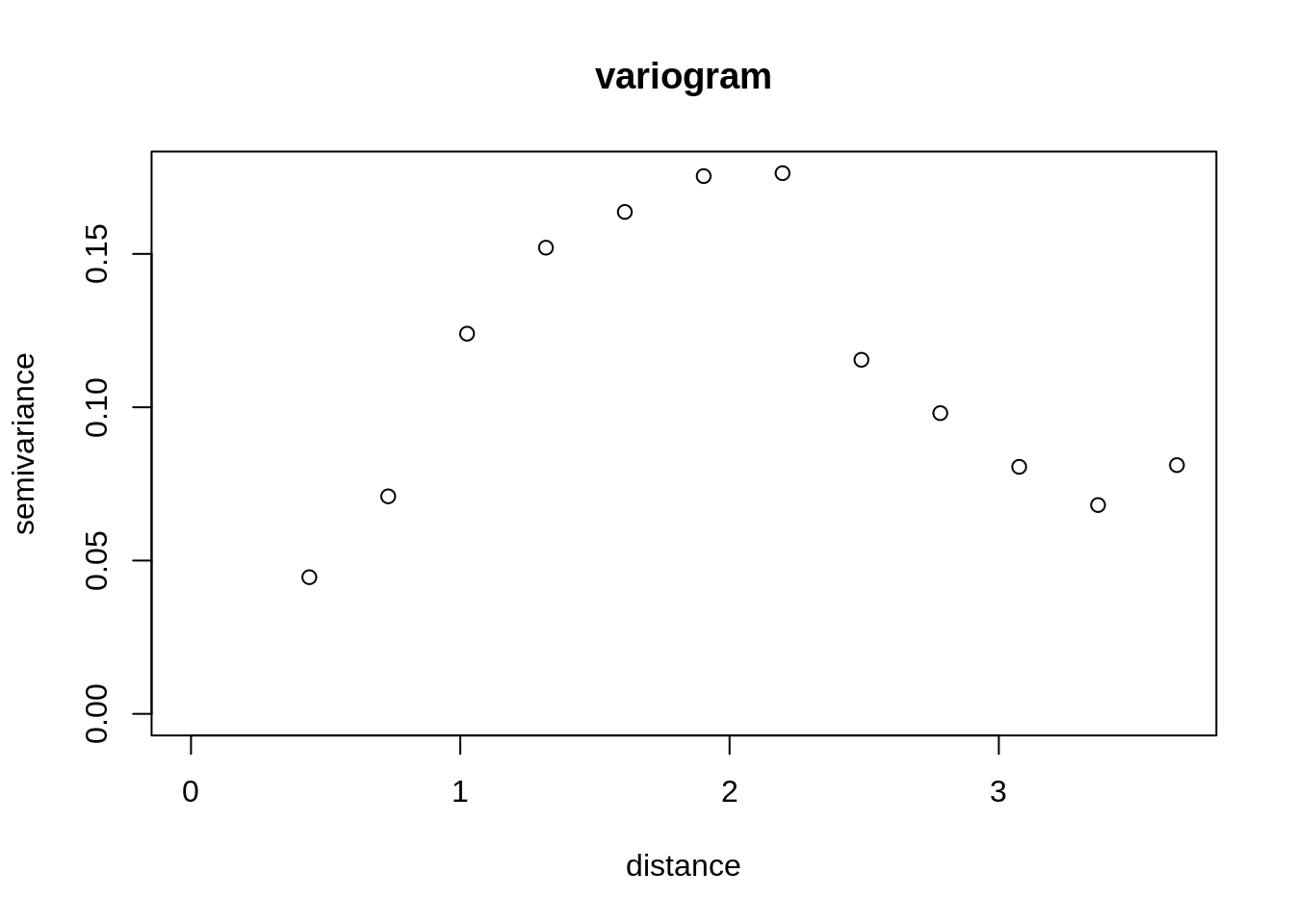

Calculando variograma

variog: computing omnidirectional variogram

variog: computing omnidirectional variogram

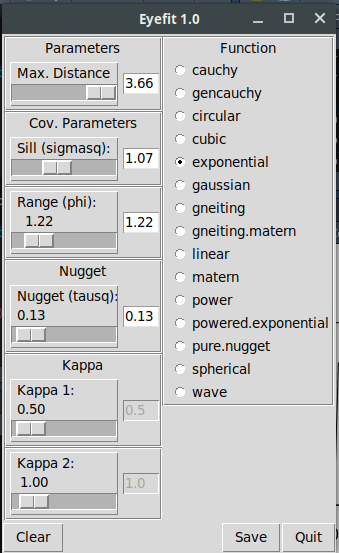

Ajustando os parâmetros do variograma de maneira interativa

dev.new()

variog.temp <- eyefit(variog.temp)

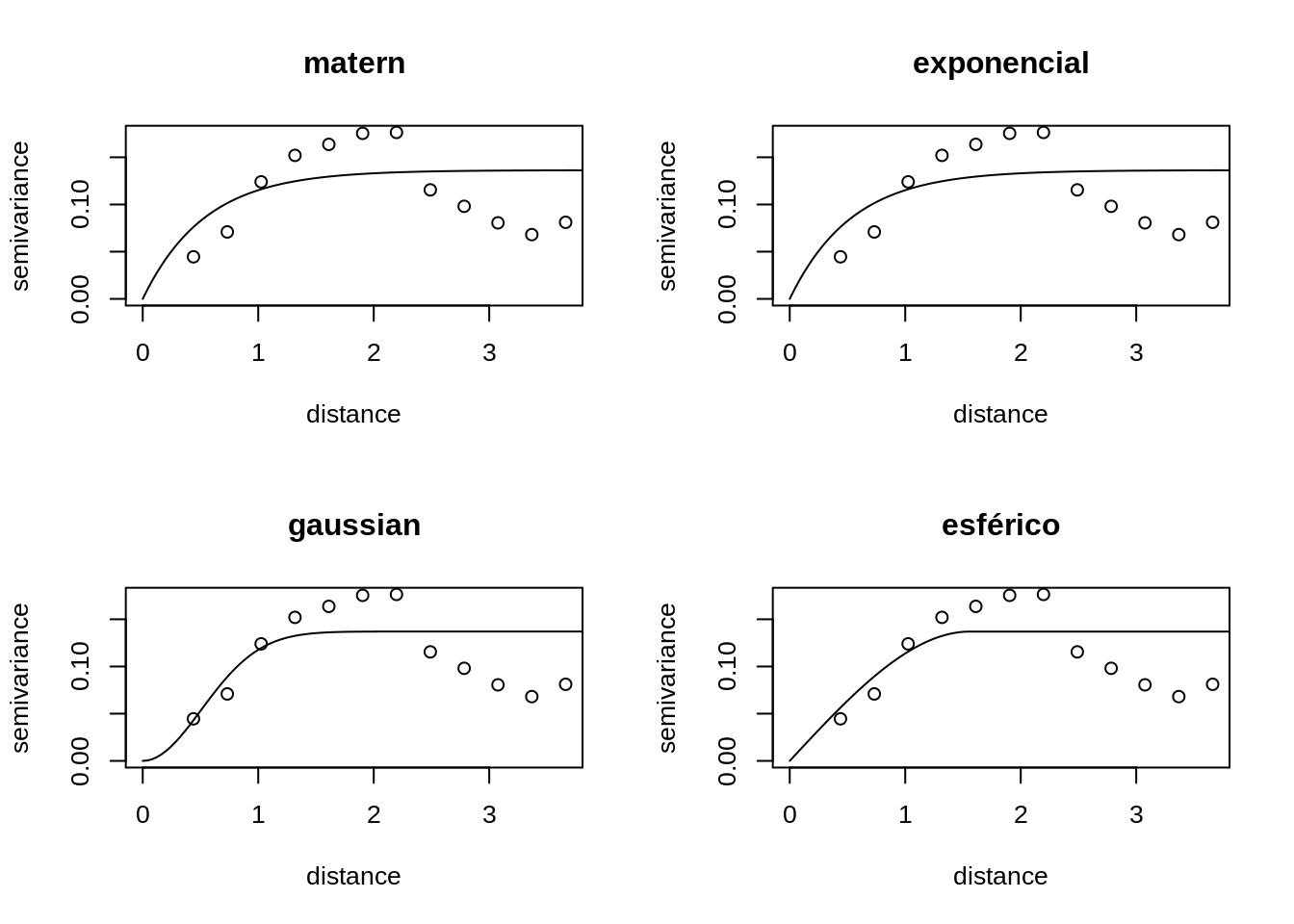

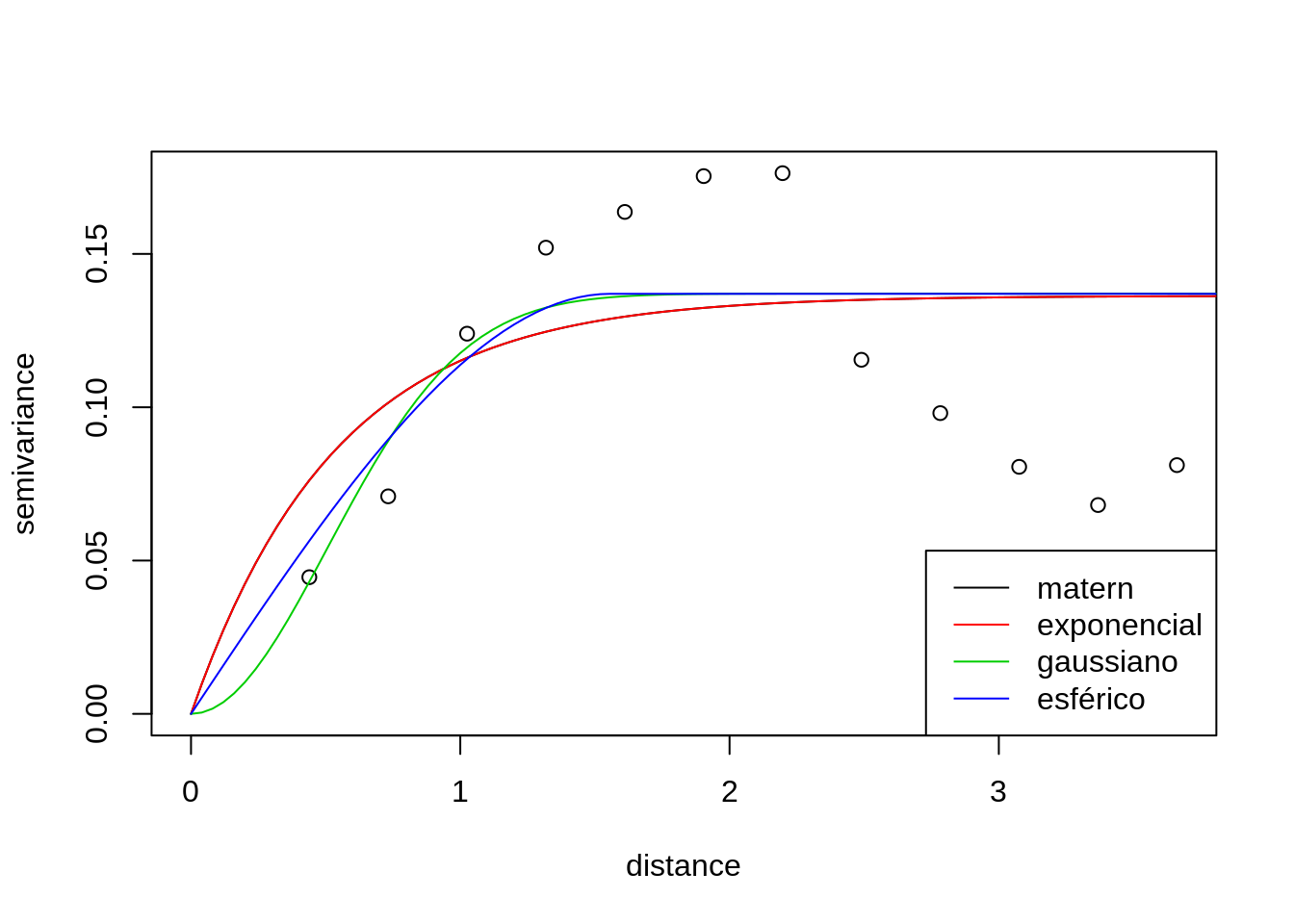

Utilizando a função variofit para estimar os parâmetros da função de covariância

variofit: covariance model used is matern
variofit: weights used: npairs
variofit: minimisation function used: optim
variofit: searching for best initial value ... selected values:
              sigmasq phi    tausq kappa
initial.value "0.13"  "0.59" "0"   "0.5"
status        "est"   "est"  "est" "fix"
loss value: 0.967481567978338
$pmethod
[1] "WLS (weighted least squares)"

$cov.model
[1] "matern"

$spatial.component
sigmasq     phi
 0.1363  0.5372

$spatial.component.extra
kappa
  0.5

$nugget.component
tausq
    0

$fix.nugget
[1] FALSE

$fix.kappa
[1] TRUE

$practicalRange
[1] 1.609

$sum.of.squares
 value
0.9415

$estimated.pars
  tausq sigmasq     phi
 0.0000  0.1363  0.5372

$weights
[1] "npairs"

$call
variofit(vario = variog.temp2, cov.model = "matern", fix.nugget = FALSE)

attr(,"class")
[1] "summary.variomodel"
variofit: covariance model used is exponential
variofit: weights used: npairs
variofit: minimisation function used: optim
variofit: searching for best initial value ... selected values:
              sigmasq phi    tausq kappa
initial.value "0.13"  "0.59" "0"   "0.5"
status        "est"   "est"  "est" "fix"
loss value: 0.967481567978338
$pmethod
[1] "WLS (weighted least squares)"

$cov.model
[1] "exponential"

$spatial.component
sigmasq     phi
 0.1363  0.5372

$spatial.component.extra
kappa
  0.5

$nugget.component
tausq
    0

$fix.nugget
[1] FALSE

$fix.kappa
[1] TRUE

$practicalRange
[1] 1.609

$sum.of.squares
 value
0.9415

$estimated.pars
  tausq sigmasq     phi
 0.0000  0.1363  0.5372

$weights
[1] "npairs"

$call
variofit(vario = variog.temp2, cov.model = "exponential", fix.nugget = FALSE)

attr(,"class")
[1] "summary.variomodel"
variofit: covariance model used is gaussian
variofit: weights used: npairs
variofit: minimisation function used: optim
variofit: searching for best initial value ... selected values:
              sigmasq phi    tausq kappa
initial.value "0.13"  "0.59" "0"   "0.5"
status        "est"   "est"  "est" "fix"
loss value: 0.815547531351043
$pmethod
[1] "WLS (weighted least squares)"

$cov.model
[1] "gaussian"

$spatial.component
sigmasq     phi
 0.1371  0.7150

$spatial.component.extra
kappa
  0.5

$nugget.component
tausq
    0

$fix.nugget
[1] FALSE

$fix.kappa
[1] TRUE

$practicalRange
[1] 1.238

$sum.of.squares
 value
0.7637

$estimated.pars
  tausq sigmasq     phi
 0.0000  0.1371  0.7150

$weights
[1] "npairs"

$call
variofit(vario = variog.temp2, cov.model = "gaussian", fix.nugget = FALSE)

attr(,"class")
[1] "summary.variomodel"
variofit: covariance model used is spherical
variofit: weights used: npairs
variofit: minimisation function used: optim
variofit: searching for best initial value ... selected values:
              sigmasq phi    tausq kappa
initial.value "0.13"  "1.76" "0"   "0.5"
status        "est"   "est"  "est" "fix"
loss value: 0.835325143183182
$pmethod
[1] "WLS (weighted least squares)"

$cov.model
[1] "spherical"

$spatial.component
sigmasq     phi
  0.137   1.558

$spatial.component.extra
kappa
  0.5

$nugget.component
tausq
    0

$fix.nugget
[1] FALSE

$fix.kappa
[1] TRUE

$practicalRange
[1] 1.558

$sum.of.squares
 value
0.7751

$estimated.pars
  tausq sigmasq     phi
  0.000   0.137   1.558

$weights
[1] "npairs"

$call
variofit(vario = variog.temp2, cov.model = "spherical", fix.nugget = FALSE)

attr(,"class")
[1] "summary.variomodel"

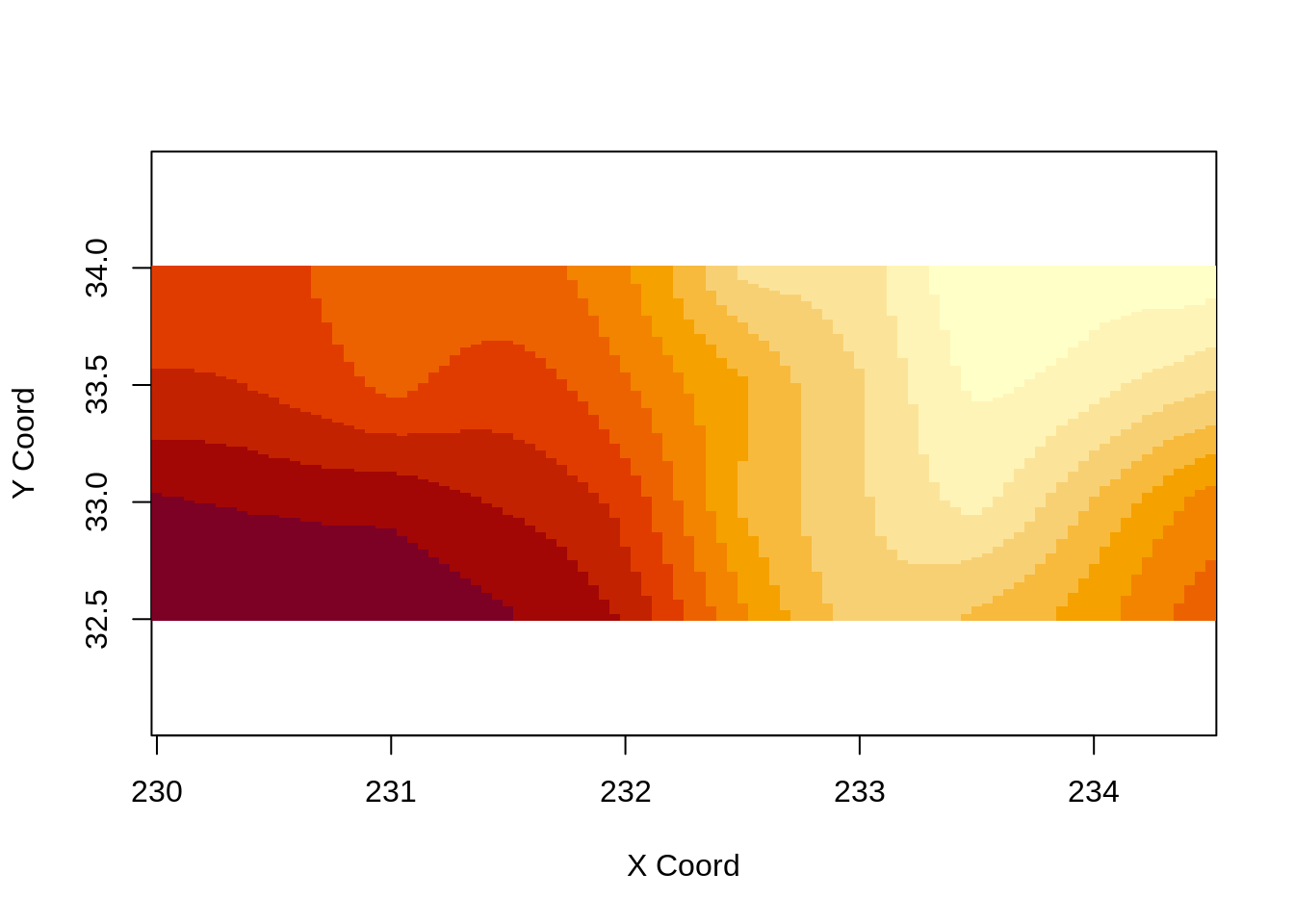

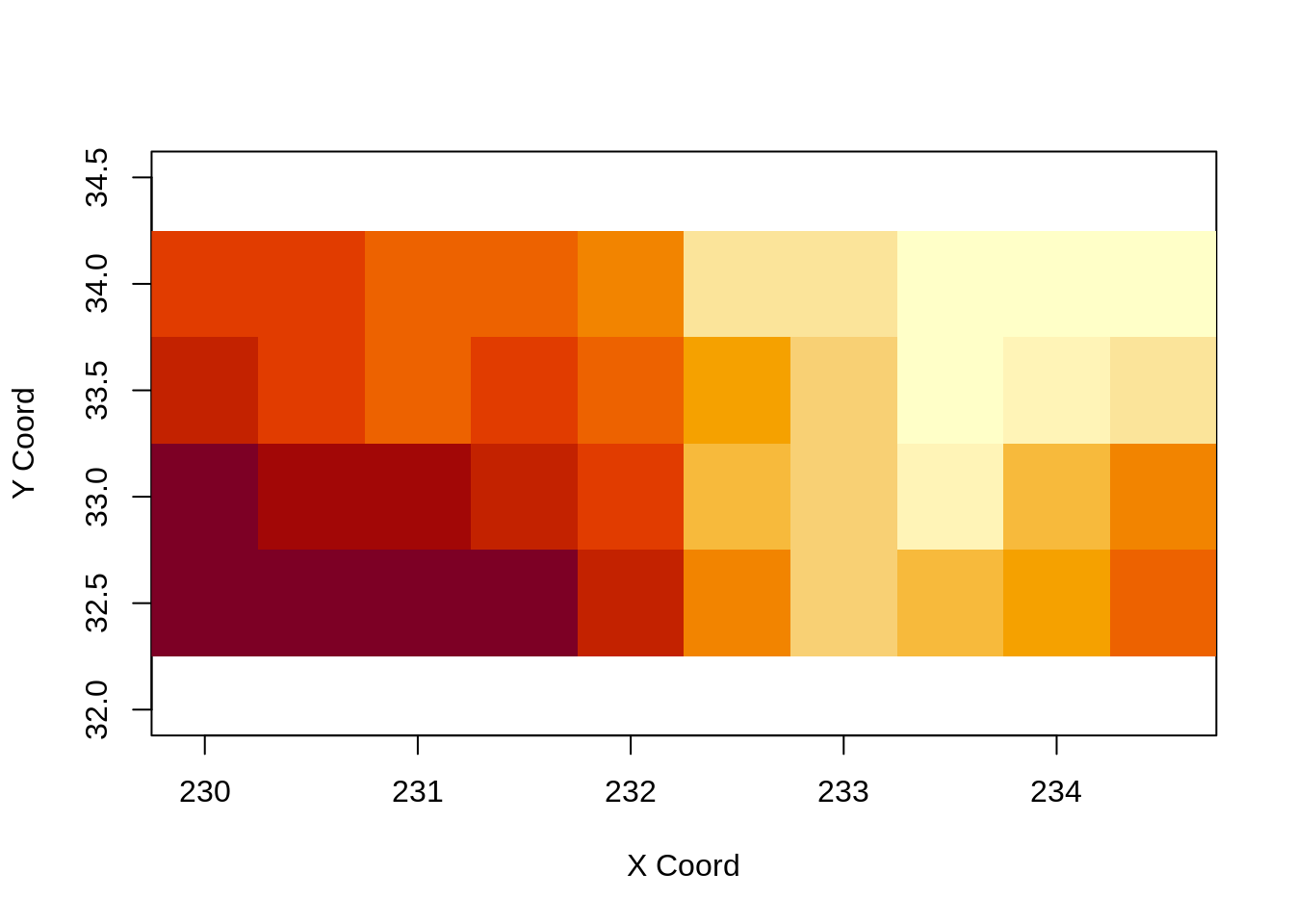

12.15.1 Krigagem

## krige.conv: model with constant mean
## krige.conv: Kriging performed using global neighbourhood

## krige.conv: model with constant mean
## krige.conv: Kriging performed using global neighbourhood

12.16 Repita a análise para o banco de ovos em Higienópolis

Lendo o banco

Transformando em objeto geodata

Number of data points: 40

Coordinates summary
         x       y
min 677963 7469028
max 678725 7469672

Distance summary
    min     max
  6.083 826.473

Data summary
   Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
    909    3944    6663    6025    7992   12655

12.17 Bibliografia sugerida

Diggle, Peter J. & Ribeiro Jr, Paulo Justiniano; Model-based Geostatistics Series: Springer Series in Statistics, 2007

Isaaks and Srivastava; An Introduction to Applied Geostatistics 1st Edition, 1989

CRESSIE, N. A. Statistics For Spatial Data. Revised edition. Iowa State Univesity, New York: A Wiley Interscience Publication, 1993.
